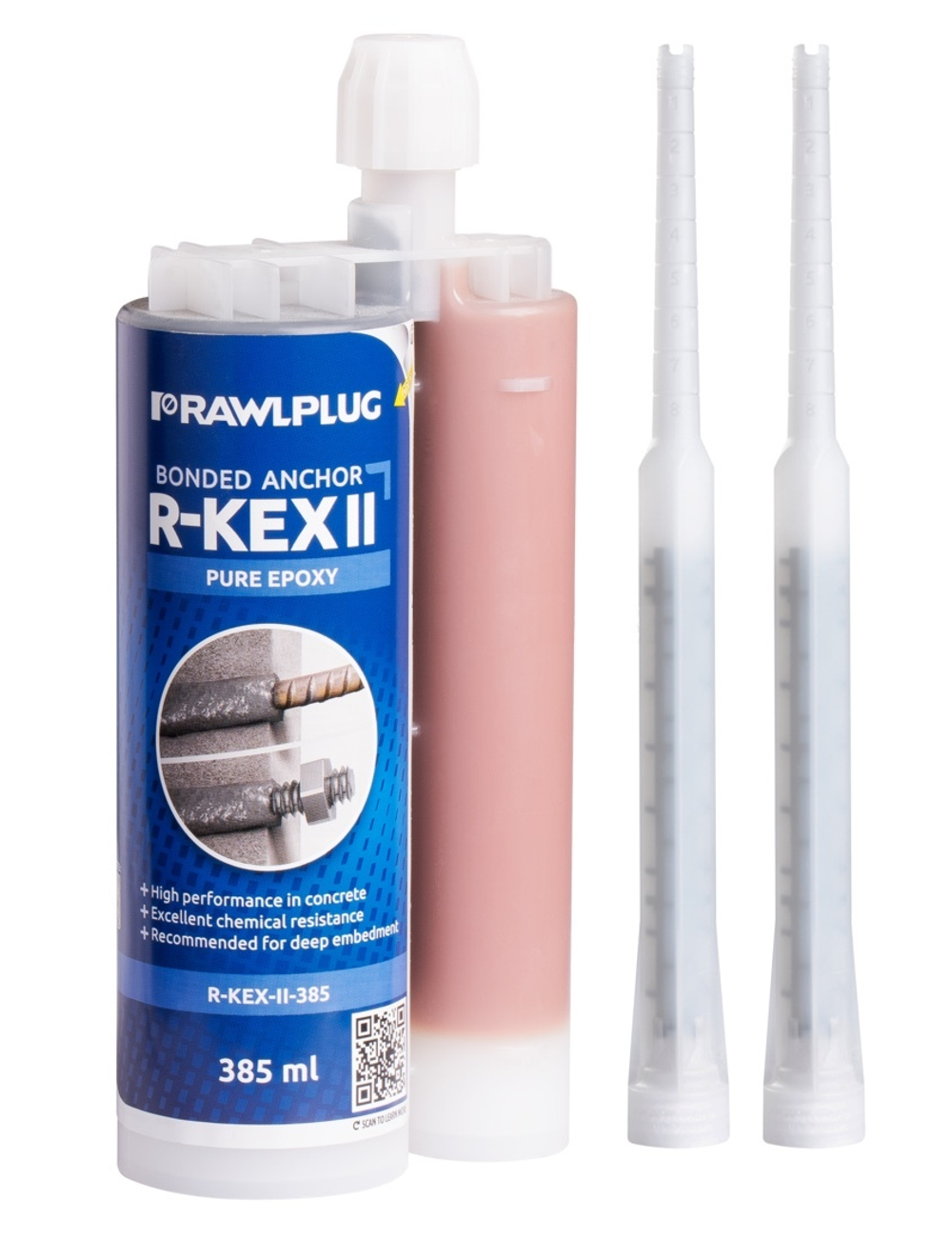

R-KEX-II Rawlplug для высоконагруженного крепления в бетоне
R-KEX-II Rawlplug - эпоксидный химический анкер для ответственного крепления резьбовых шпилек и арматурных выпусков в бетоне с трещинами и без трещин. Применяется там, где важны высокая несущая способность, расчет по проекту и работа с подтвержденными монтажными параметрами.
Карточка оформлена для B2B-заказов: снабжение, подрядчики, производственные предприятия и технические службы. По запросу подготовим счет, КП и подбор аналога под диаметр шпильки, глубину анкеровки и основание.
Материал и применение
| Тип состава | эпоксидная смола 3:1 |
| Объем картриджа | 385 мл |
| Артикул | R-KEX-II-385 |
| Основание | бетон с трещинами и без трещин C20/25-C50/60 |
| Совместимые элементы | резьбовые шпильки R-STUDS, R-STUDS-88, R-STUDS-A4 и арматурные стержни |
| Диапазон шпилек в таблице | M8-M30 |
| Сертификация | ETA-13/0455, техническое свидетельство ФАУ ФЦС |
| Когда выбирать | ответственные узлы, высокие нагрузки, арматурные выпуски, влажные отверстия и проектная замена бренда |
Где применяется
- монтаж металлоконструкций, кронштейнов, опор и оборудования;
- крепление резьбовых шпилек класса 5.8, 8.8 и нержавеющих шпилек A4;
- арматурные выпуски, реконструкция и усиление конструкций;
- промышленные, складские, энергетические и инфраструктурные объекты;
- узлы, где требуется сверка по каталогу Rawlplug, ETA или техническому свидетельству.

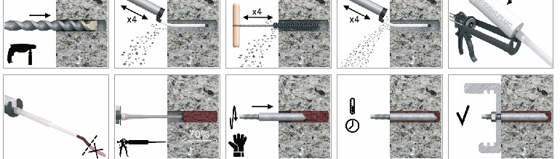

Порядок установки
Справочные нормативные нагрузки R-KEX II
Данные приведены по ТС 7328-25 для бетона B25 и резьбовых шпилек класса не ниже 5.8. Значения используются для предварительного сравнения составов; окончательный расчет зависит от схемы анкеровки, краевых расстояний, межосевых расстояний и условий монтажа.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
|---|---|---|---|---|---|---|---|
| Глубина анкеровки hef, мм | 60-160 | 70-200 | 80-240 | 100-320 | 120-400 | 140-480 | 165-600 |
| Вырыв Nn, бетон без трещин, кН | 18,0-18,0 | 28,8-29,0 | 35,2-42,0 | 49,2-78,0 | 64,7-122,0 | 81,5-176,0 | 104,3-280,0 |
| Срез Vn, бетон без трещин, кН | 9,00 | 14,0 | 21,0 | 39,0 | 61,0 | 88,0 | 140,0 |
| Вырыв Nn, бетон с трещинами, кН | 12,1-17,6 | 21,1-35,2 | 47,3-59,6 | 59,6-83,7 | 76,3-107,0 | 107,0 | - |
| Срез Vn, бетон с трещинами, кН | 9,00 | 14,0 | 21,0 | 39,0 | 61,0 | 88,0 | 140,0 |
Что важно для заказа
- подбираем состав под диаметр шпильки, глубину анкеровки и основание;
- для ответственных узлов сверяем нагрузки по ТС/ETA и условия монтажа;
- счет и КП готовим под проект, спецификацию или замену бренда;
- если нужен не эпоксидный, а более быстрый или температурный состав, сравним с R-KER-II и R-KEM-II.
Источник справочных нагрузок: ТС 7328-25, таблица 15. Данные предназначены для предварительного подбора, не заменяют расчет проектировщика.
