Метрический крепеж
Что такое метрический крепёж?
Метрический крепёж — крепёжные изделия, размеры которых задаются в миллиметрах. Болты, гайки и шпильки с метрической резьбой образуют разъёмные соединения металлоконструкций, оборудования и деталей. Шайбы дополняют соединение: увеличивают опорную поверхность под головкой болта или гайкой.

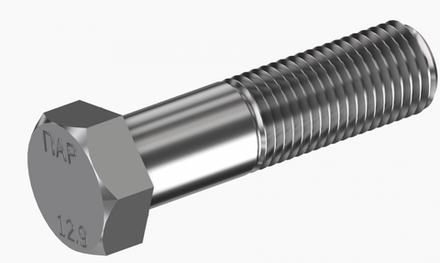

Чертежи из каталога «Параллель». Точные размеры смотрите в характеристиках выбранного изделия.

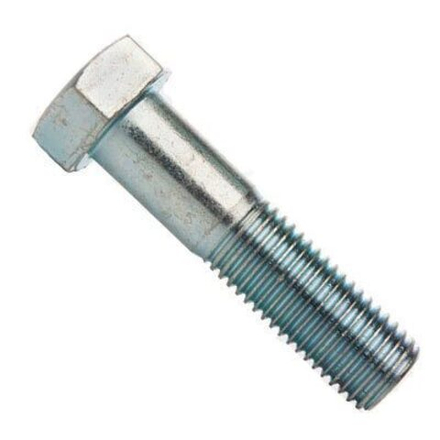

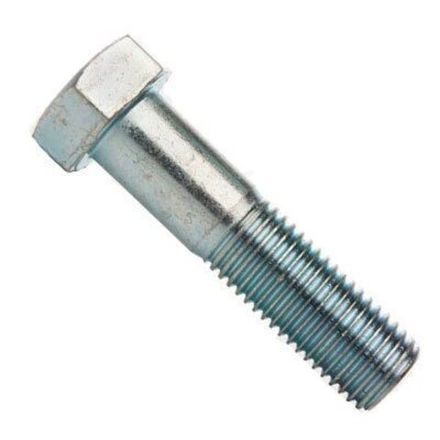

Болты
Соединяют детали с помощью гайки или резьбового отверстия. При выборе учитывают диаметр, длину, полную или неполную резьбу, форму головки и класс прочности.

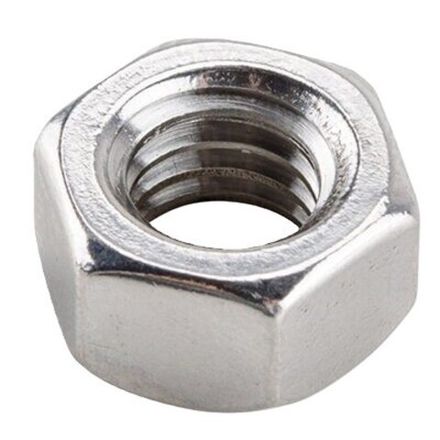

Гайки
Навинчиваются на болт или шпильку. Диаметр и шаг резьбы должны совпадать; класс прочности и исполнение гайки подбирают под требования соединения.

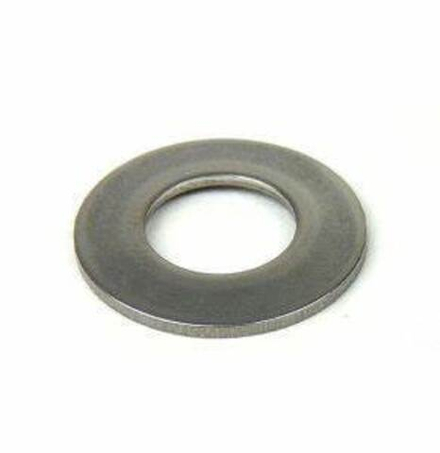

Шайбы
Распределяют усилие прижима и защищают опорную поверхность. Выбирают размер отверстия, наружный диаметр, толщину и твёрдость по стандарту и проекту.
Как прочитать размер?
М12 означает метрическую резьбу номинальным диаметром 12 мм. В обозначении болта М12×80 число 80 обычно указывает длину в миллиметрах. Шаг резьбы — отдельный параметр: он бывает крупным или мелким. Одинаковое обозначение М ещё не гарантирует совместимость — сверяйте шаг резьбы в характеристиках.
Как выбрать материал и покрытие?
Обычный цинк
Оцинкованная сталь для соединений с умеренными требованиями к коррозионной защите.
Термодиффузия
Цинковое покрытие стали, формируемое диффузией. Толщину и стойкость подбирают под условия эксплуатации.
Нержавеющая сталь
Для многих обычных влажных условий. Проверяйте требуемый класс прочности.
Сталь с молибденом
Обычно лучше сопротивляется хлоридам. Для морской и химической среды пригодность проверяют отдельно.
Материал и покрытие выбирают вместе с требуемой прочностью и условиями работы соединения.
Что указать при заказе?
Тип изделия, стандарт ГОСТ/DIN/ISO, диаметр, шаг резьбы, длину болта, класс прочности, материал или покрытие и количество. Для сборки комплекта дополнительно укажите гайку и шайбу. Если есть проектная спецификация, направьте её для подбора.
Сопоставление ГОСТ, DIN и ISO · Выбрать болты · Выбрать гайки · Выбрать шайбы
Источник чертежей: каталог крепёжных изделий «Параллель», страницы 24, 28 и 38.
