Схемы крепления ограждений, шумозащитных экранов, мачт освещения и инженерных коммуникаций. Подберём химический анкер, шпильку и комплектующие по нагрузкам и условиям объекта.
Крепление стоек к существующему железобетону без закладной детали — с возможностью подобрать комплект под геометрию опорной пластины и проектные усилия.

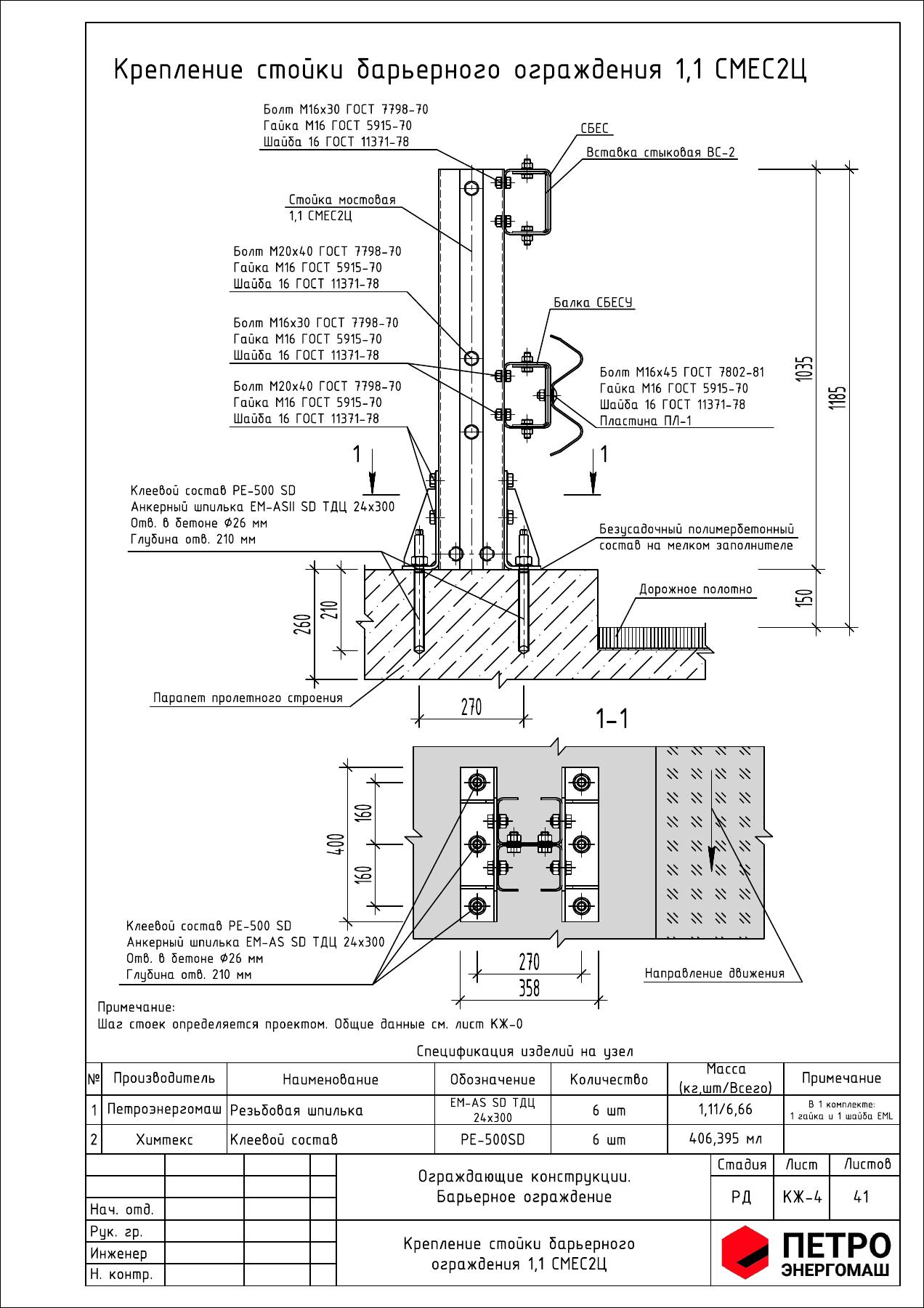

Пример узла с шестью анкерными точками и шпилькой M24. Подходит как основа для расчёта крепления стойки на парапете пролётного строения.

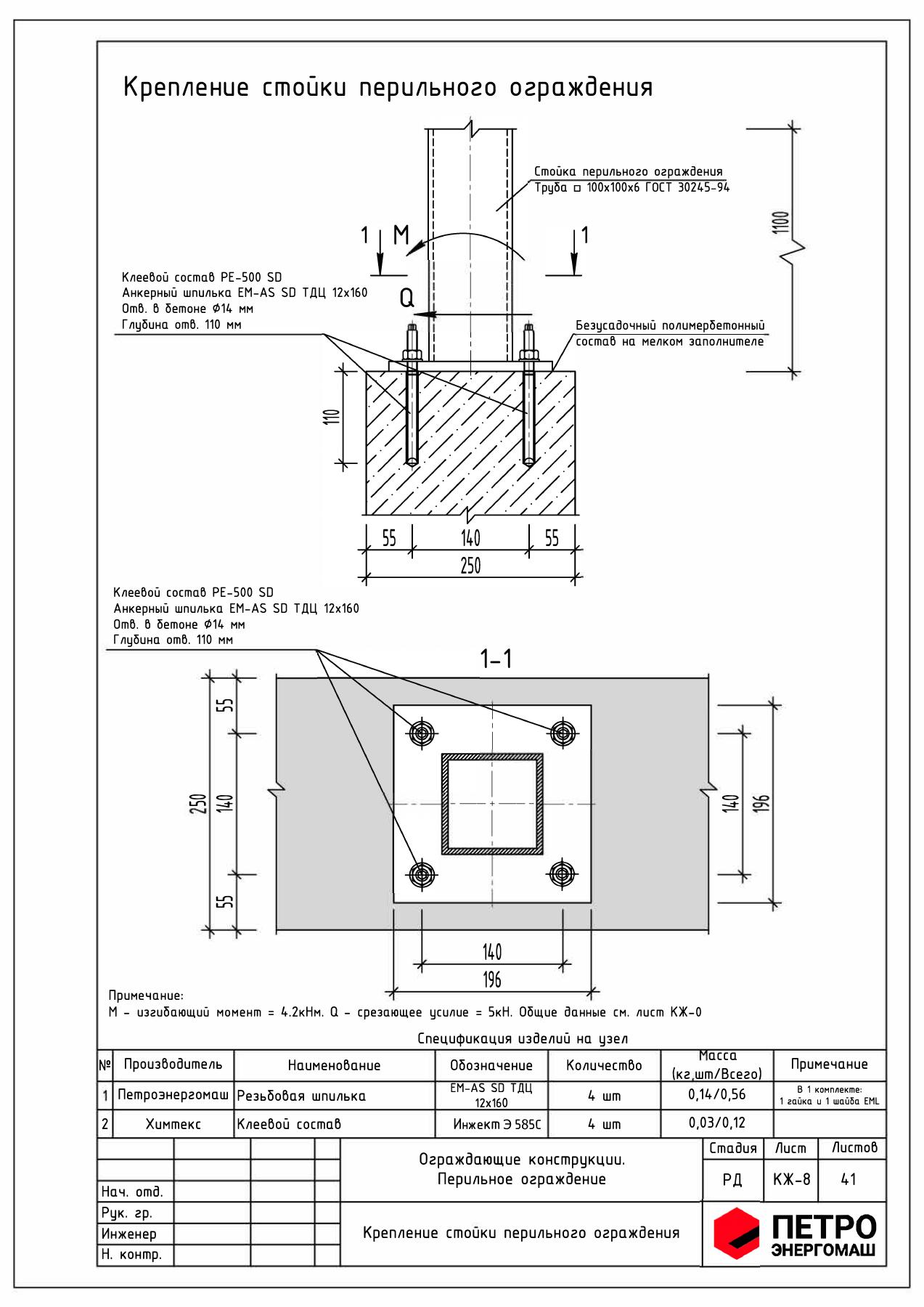

Компактный узел на четырёх шпильках M12 для перильных и сервисных ограждений. Итоговая глубина и состав определяются после проверки усилий и бетона.
Для высоких экранов особенно важны ветровые нагрузки, вырыв, срез, краевые расстояния и состояние существующего бетона.

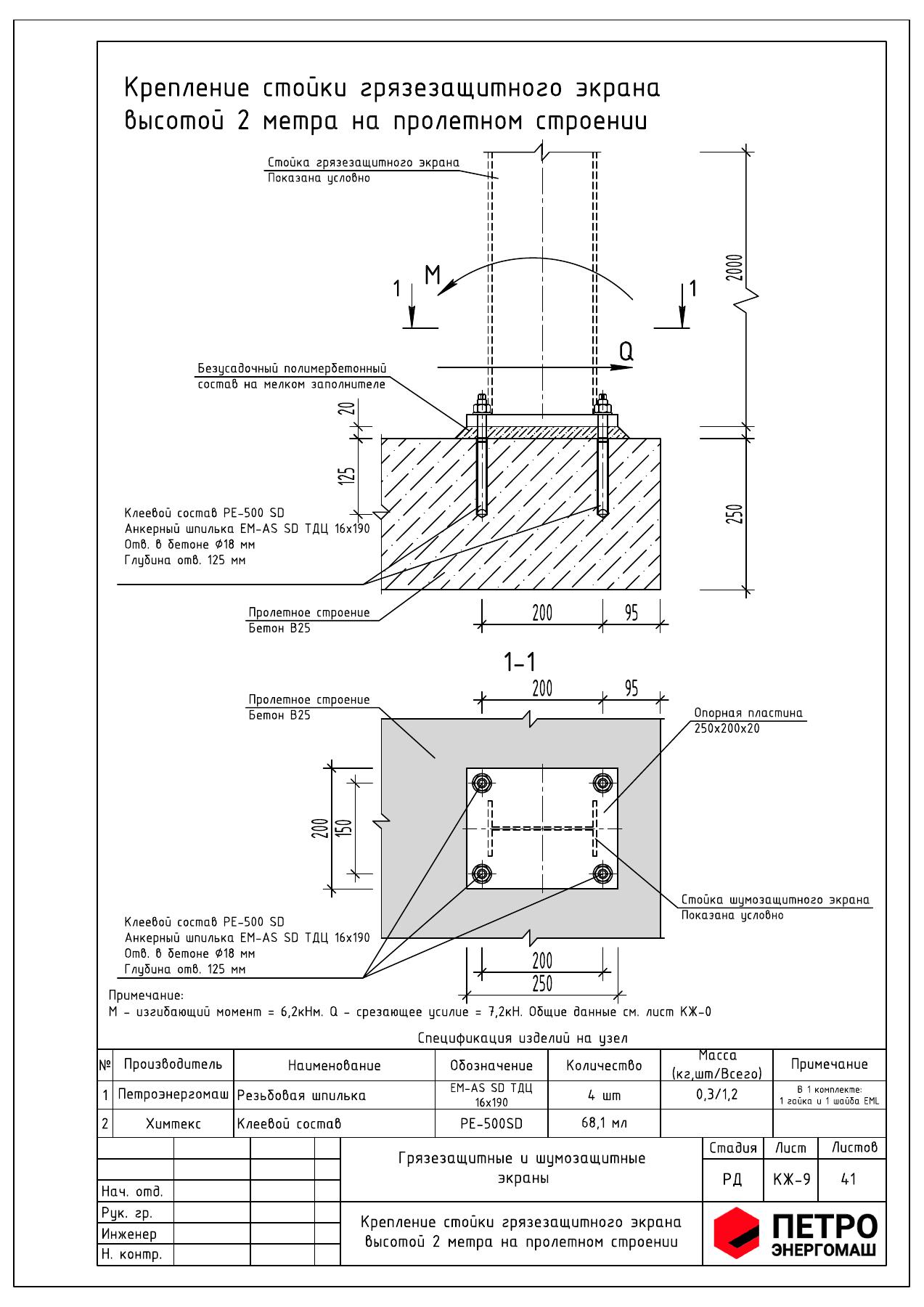

Базовая схема на четырёх анкерных точках. Используется для подготовки актуального решения под высоту экрана, ветровой район и геометрию парапета.
Сравнить анкеры по нагрузке →

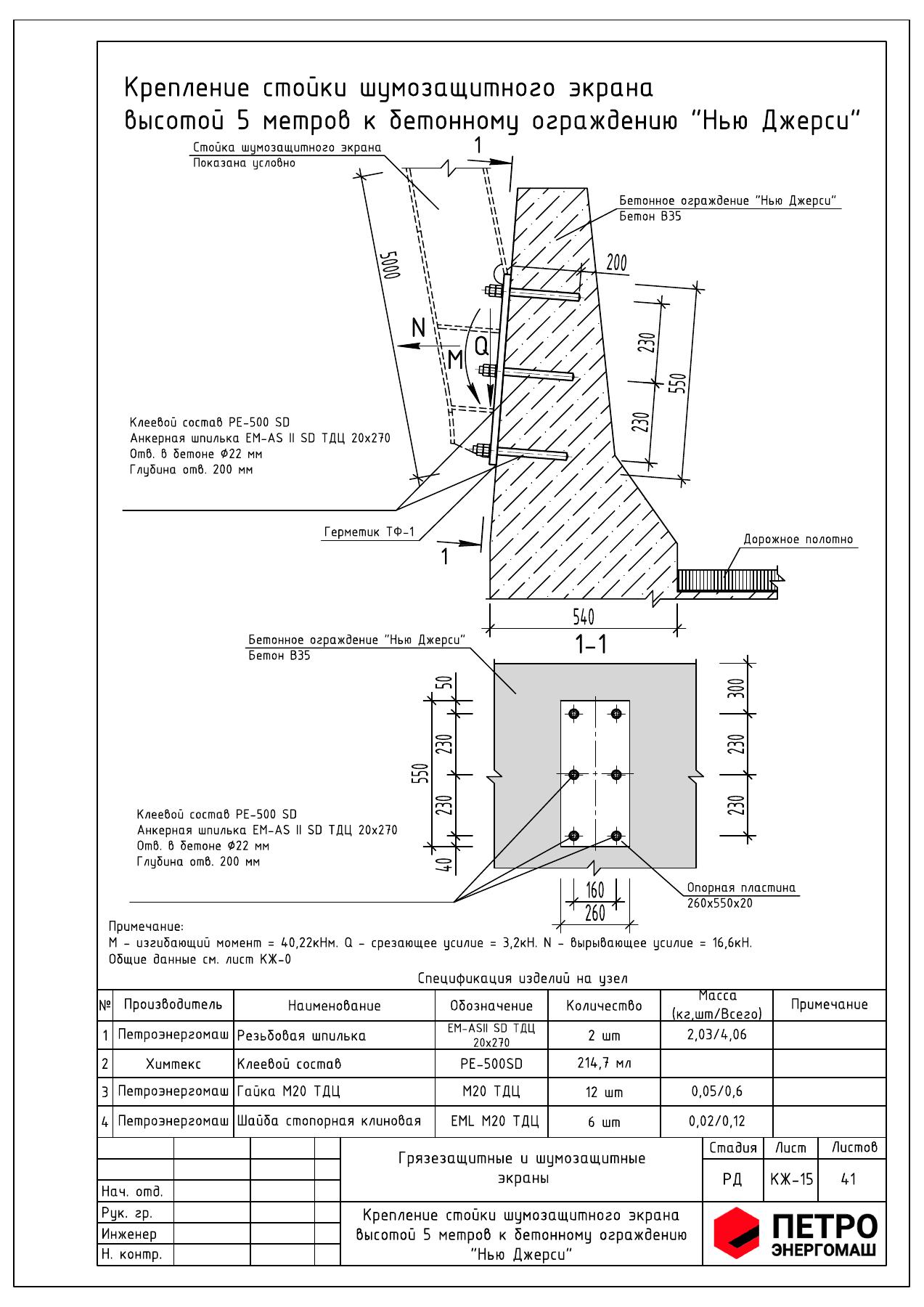

Решение для ограниченной верхней площадки: стойка крепится к боковой грани бетонного ограждения. Требует обязательной проверки вырыва и краевых расстояний.
Запросить актуализацию узла →

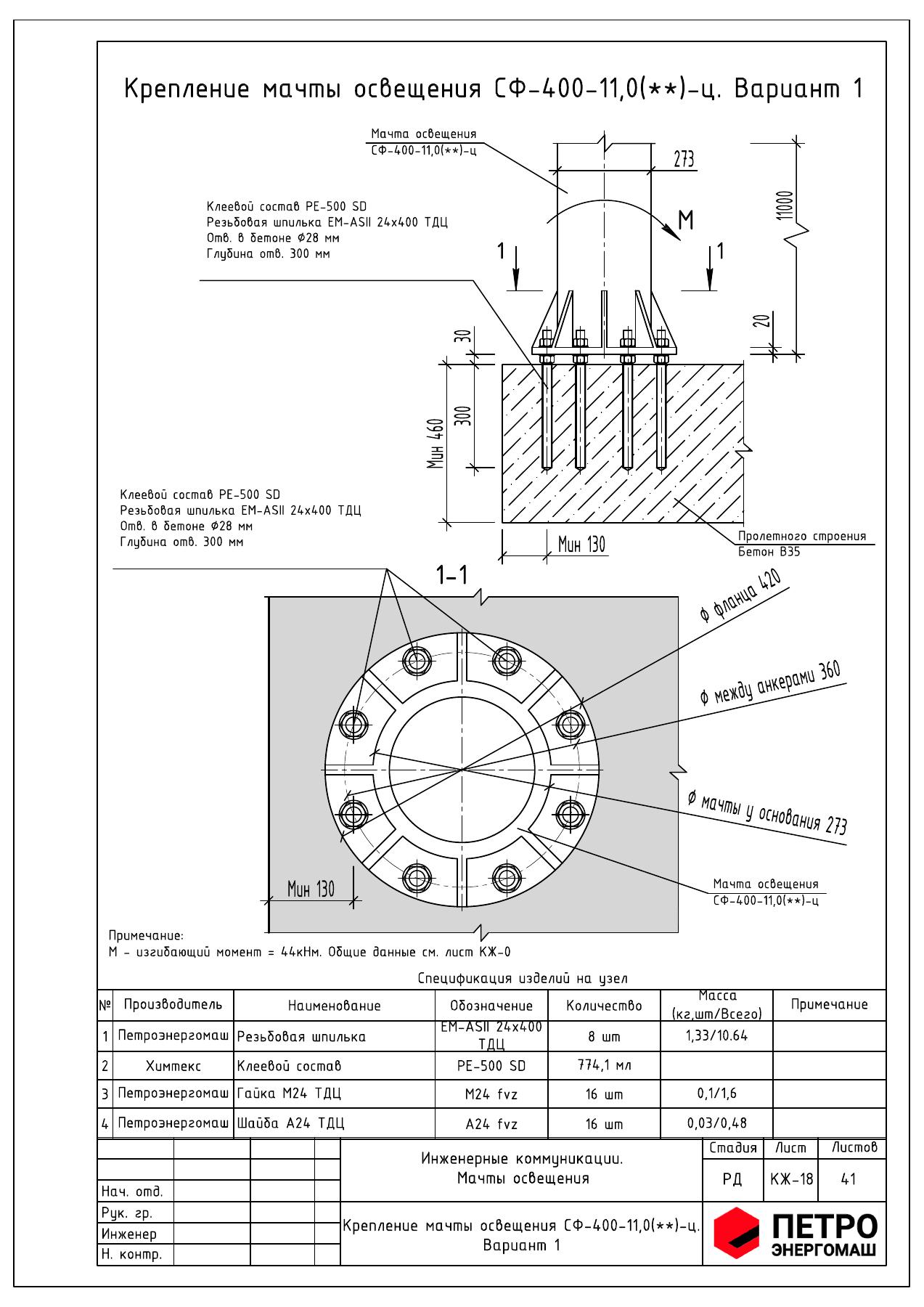

Пример группы из восьми шпилек M24. При подборе проверяются изгибающий момент, глубина анкеровки, диаметр окружности анкеров и возможность бурения в существующем основании.

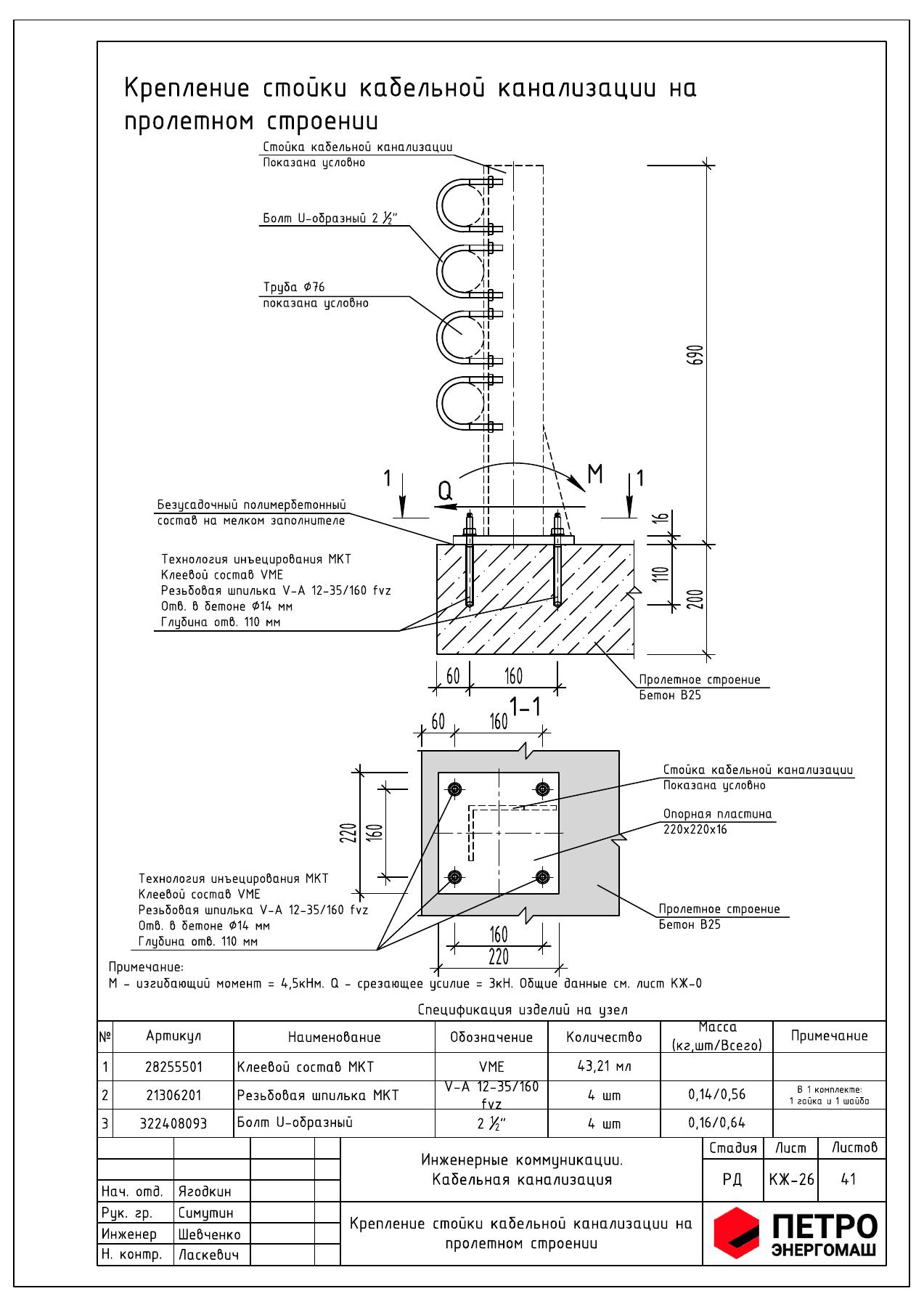

Узел для крепления стоек с кабельными трубами к бетону. Возможна комплектация химическим составом, шпильками и U-образными болтами.

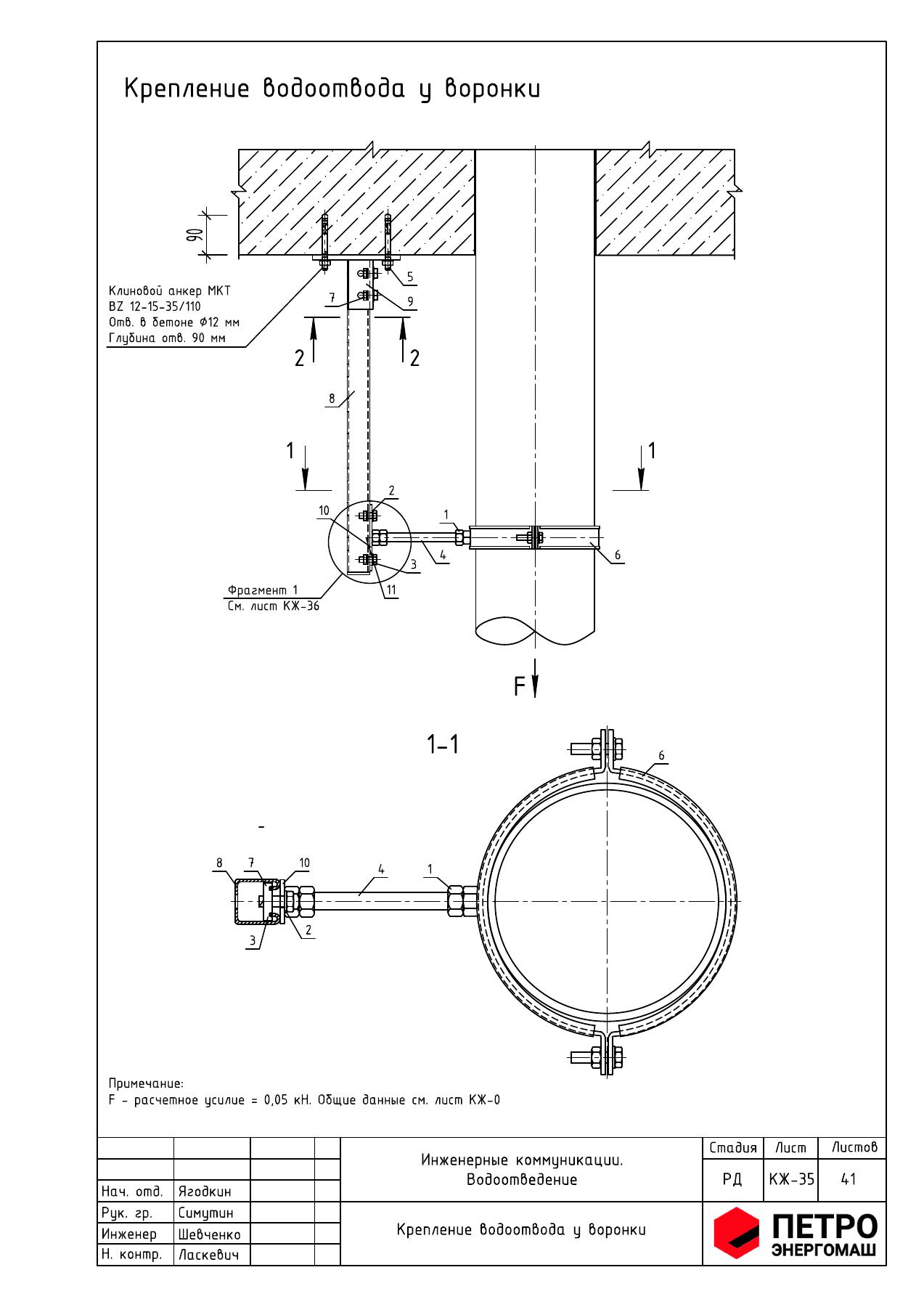

Пример подвесного крепления трубопровода к железобетонной плите. Для влажной зоны отдельно проверяются материал крепежа и коррозионная стойкость.
Нет. Схема служит отправной точкой. Итоговое решение зависит от усилий, основания, геометрии, краевых расстояний и требований проекта.
Можно после технической проверки. Подбирается состав с подходящей технической документацией, нагрузками и температурным режимом монтажа.
Да, в предложение можно включить химический состав, шпильки, гайки, шайбы, смесители и монтажные принадлежности. Наличие и сроки подтверждаются в КП.
Пришлите чертёж опорной пластины, нагрузки, класс бетона и количество точек. Подберём состав и анкерную шпильку, проверим применимость и подготовим коммерческое предложение.
