Шпильки Rawlplug R-STUDS для клеевых анкеров
Rawlplug R-STUDS — комплектные анкерные шпильки для работы с химическими составами RAWLPLUG. В карточке собраны подтвержденные исполнения, чтобы закупщик и проектировщик могли выбрать резьбу, длину и коррозионную стойкость без путаницы.
Почему шпильку лучше подбирать вместе с химическим анкером
- нагрузка относится к системе «состав + шпилька + основание», а не к одному стержню;
- совместимое исполнение упрощает проверку по ТО, ТС или ETA производителя;
- можно сразу согласовать глубину анкеровки, толщину детали и защиту от коррозии.
Доступные исполнения
| Исполнение | Материал / защита | Когда выбирать |
|---|---|---|
| R-STUDS | оцинкованная сталь, класс 5.8 | стандартные условия эксплуатации |
| R-STUDS-88 | оцинкованная сталь, класс 8.8 | повышенные требования по стали |
| R-STUDS-A4 | нержавеющая сталь A4 | наружные, влажные и коррозионные зоны |
Размеры и комплектность
| Резьба | Размерный ряд / примеры | Комплектация |
|---|---|---|
| M8–M30 | длины от коротких монтажных до 380 мм | шпилька с гайкой и шайбой |
| Примеры | M8x110, M10x130, M12x160, M16x190, M20x260 | точный код зависит от класса и покрытия |
Применение
Монтаж металлоконструкций, опорных плит, ограждений, лестниц, инженерного оборудования, фасадных и транспортных конструкций в бетоне и кладке — только в пределах допуска выбранного химического состава.
Нагрузки и проектный подбор
Расчетную нагрузку определяют по технической документации конкретной связки: химический состав, исполнение шпильки, диаметр, глубина заделки, класс бетона, расстояния до края и между анкерами. Поэтому в карточке семейства не публикуются «универсальные» нагрузки, которые могли бы быть ошибочно применены к другому составу.

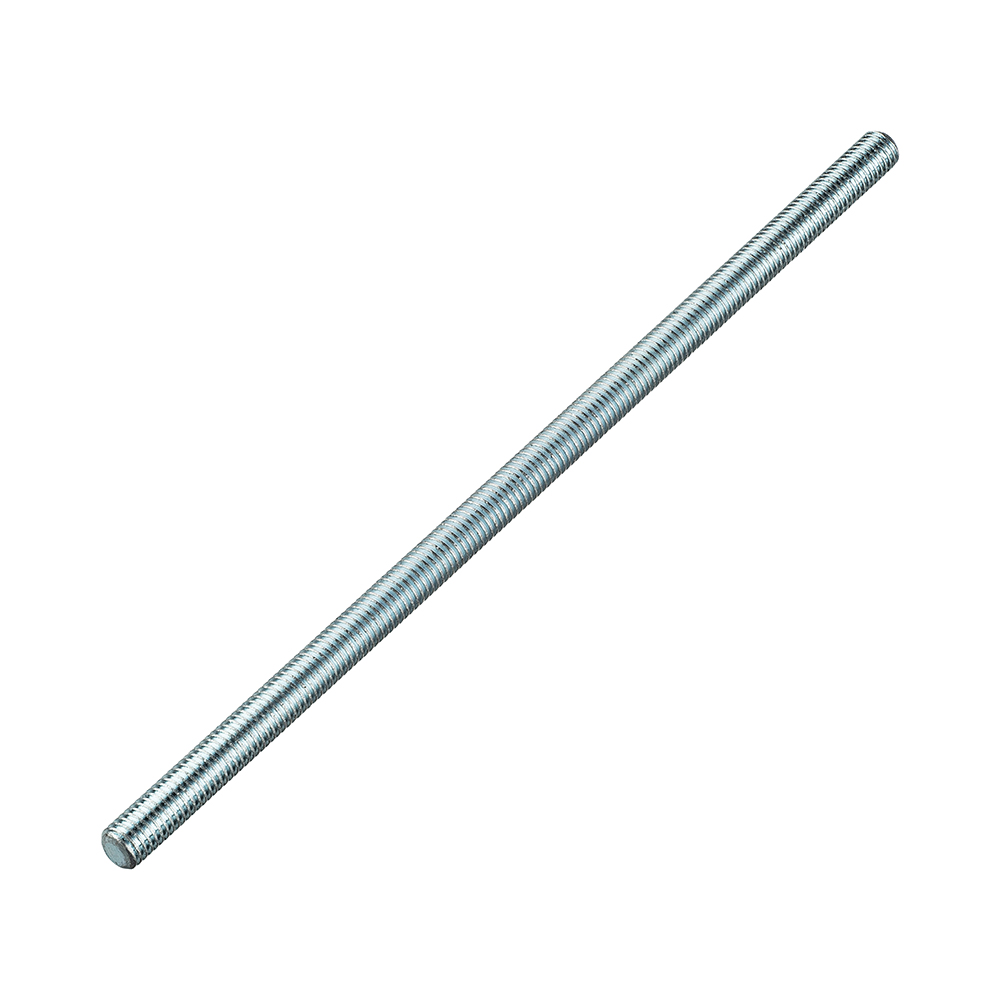

Изображение показывает типовое исполнение семейства. Геометрия, маркировка и комплектность конкретного артикула уточняются в КП.
