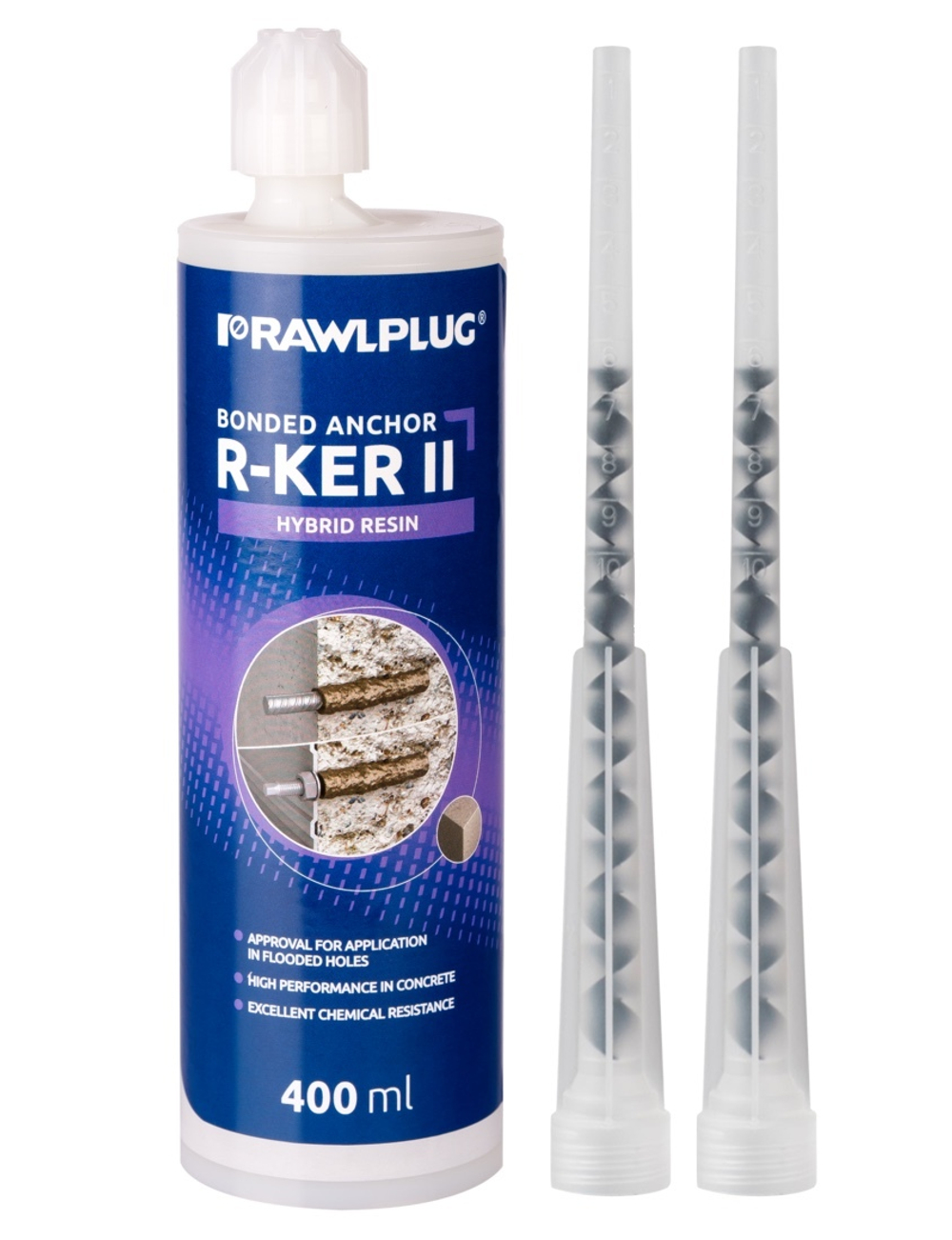

R-KER-II Rawlplug для крепления в бетоне и проектных узлов
R-KER-II Rawlplug - гибридный химический анкер для монтажа резьбовых шпилек в бетоне и ответственных узлах, где важны подтвержденные монтажные параметры и предварительный расчет по нагрузкам.
Карточка оформлена для B2B-заказов: снабжение, подрядчики, производственные предприятия и технические службы. По запросу подготовим счет, КП и подбор аналога под диаметр шпильки, глубину анкеровки и основание.
Где применяется
- монтаж металлоконструкций, кронштейнов, опор и оборудования;
- крепление резьбовых шпилек в бетоне B25 и других проектных основаниях;
- инженерные коммуникации, кабельные трассы, ограждения, стеллажи;
- промышленные, складские, энергетические и инфраструктурные объекты;
- узлы, где требуется сверка по ТС, расчетным нагрузкам и спецификации.

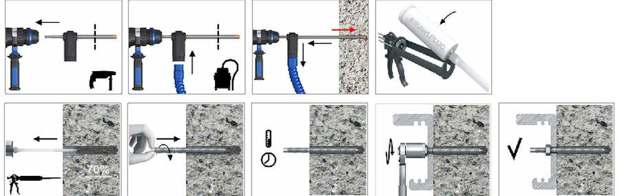

Порядок установки
Справочные нормативные нагрузки R-KER II / R-CFS+KERII-600
Данные приведены по ТС 7328-25 для бетона B25 и резьбовых шпилек класса не ниже 5.8. Значения используются для предварительного подбора; окончательный расчет зависит от схемы анкеровки, краевых расстояний, межосевых расстояний и условий монтажа.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
|---|---|---|---|---|---|---|---|
| Глубина анкеровки hef, мм | 60-160 | 60-200 | 60-240 | 60-320 | 80-400 | 96-480 | 120-600 |
| Вырыв Nn, бетон без трещин, кН | 18,0-18,0 | 22,9-29,0 | 22,9-42,0 | 22,9-78,0 | 35,2-122,0 | 46,3-176,0 | 64,7-280,0 |
| Срез Vn, бетон без трещин, кН | 9,00 | 14,0 | 21,0 | 39,0 | 61,0 | 88,0 | 140,0 |
| Вырыв Nn, бетон с трещинами, кН | 15,1-18,0 | 16,0-29,0 | 16,0-42,0 | 16,0-78,0 | 24,6-122,0 | 32,4-176,0 | 45,3-280,0 |
| Срез Vn, бетон с трещинами, кН | 9,00 | 14,0 | 21,0 | 39,0 | 61,0 | 88,0 | 140,0 |
Что важно для заказа
- подбираем анкер под диаметр шпильки, глубину анкеровки и основание;
- для летней и зимней версии уточняем температурный режим монтажа;
- счет и КП готовим под проект, спецификацию или замену бренда;
- по ответственным узлам проверяем данные по ТС и условия монтажа.
Источник справочных нагрузок: ТС 7328-25, таблица 15. Данные предназначены для предварительного подбора, не заменяют расчет проектировщика.
