Sormat ITH 585 EPOXe для высоконагруженных креплений и арматурных выпусков

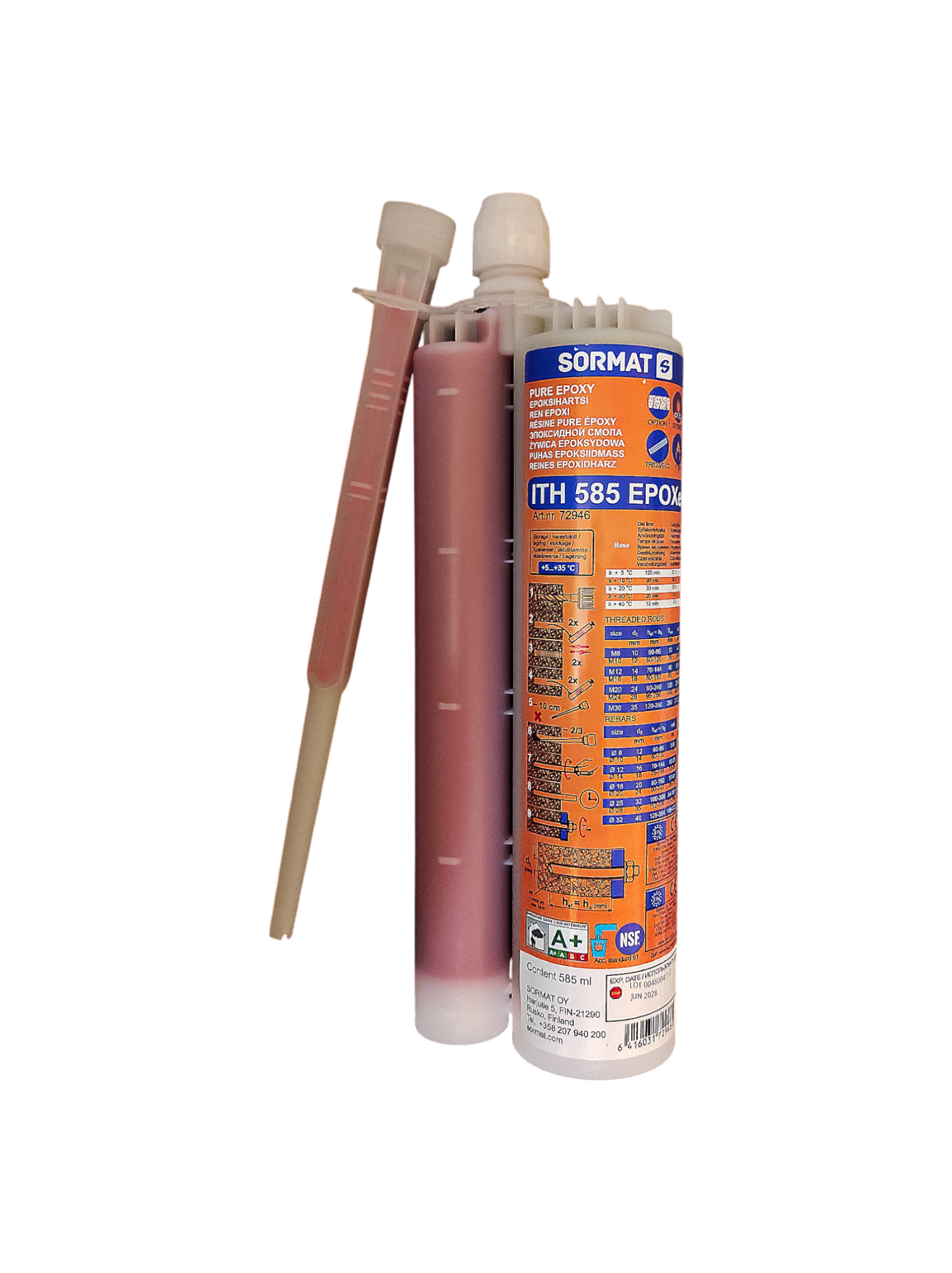

Sormat ITH 585 EPOXe — двухкомпонентный эпоксидный химический анкер для высоконагруженных креплений резьбовыми шпильками и арматурными стержнями в бетоне Поставка под заказ; срок и наличие уточняются при оформлении счета или КП.
Карточка предназначена для B2B-подбора по проекту, спецификации, диаметру стержня, основанию и требуемой несущей способности.
Где применяется
- несущие металлоконструкции, колонны, консоли и балки;
- стойки барьерных, перильных и шумозащитных ограждений;
- мачты освещения и ответственные опорные узлы;
- арматурные выпуски и усиление бетонных конструкций.
Преимущества
- эпоксидная основа для высоконагруженных и проектных узлов;
- применение в бетоне без трещин и с трещинами;
- допуск для отверстий, выполненных алмазным бурением;
- увеличенный диапазон диаметров и глубин анкеровки.
Порядок установки
Нормативные нагрузки по ТС 7395-25
Ниже приведены справочные нормативные значения для одиночного анкера с резьбовой шпилькой класса прочности 5.8 в бетоне B25. Типы значений сохранены как в источнике: вытягивающая нагрузка Rn и поперечное усилие на срез Vn.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Глубина заделки hef, мм | 80 | 90 | 110 | 125 | 170 | 210 | 250 | 280 |
| Бетон без трещин: Rn, кН | 18,0 | 29,0 | 42,0 | 67,9 | 107,7 | 147,9 | 192,1 | 227,7 |
| Бетон без трещин: Vn, кН | 9,0 | 15,0 | 21,0 | 39,0 | 61,0 | 88,0 | 115,0 | 140,0 |
| Бетон с трещинами: Rn, кН | - | - | 31,1 | 40,8 | 64,1 | 87,0 | 116,6 | 145,1 |
| Бетон с трещинами: Vn, кН | - | - | 21,0 | 39,0 | 61,0 | 82,9 | 111,0 | 138,2 |
Источник: ТС 7395-25, таблица 17, страница 12. Знак «-» означает, что значение в таблице источника не указано.
Монтажные параметры с резьбовой шпилькой
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия d0, мм | 10 | 12 | 14 | 18 | 24 | 28 | 32 | 35 |
| Диапазон hef min-max, мм | 60-160 | 60-200 | 70-240 | 80-320 | 90-400 | 96-480 | 108-540 | 120-600 |
| Момент затяжки Tinst, Н·м | 10 | 20 | 40 | 80 | 120 | 160 | 180 | 200 |
Источник монтажных параметров: официальный каталог Sormat 2026, таблица параметров установки для соответствующего состава. Данные предназначены для предварительного подбора; окончательный расчет выполняется по актуальному ТО/ТС, проектной документации и условиям монтажа.
