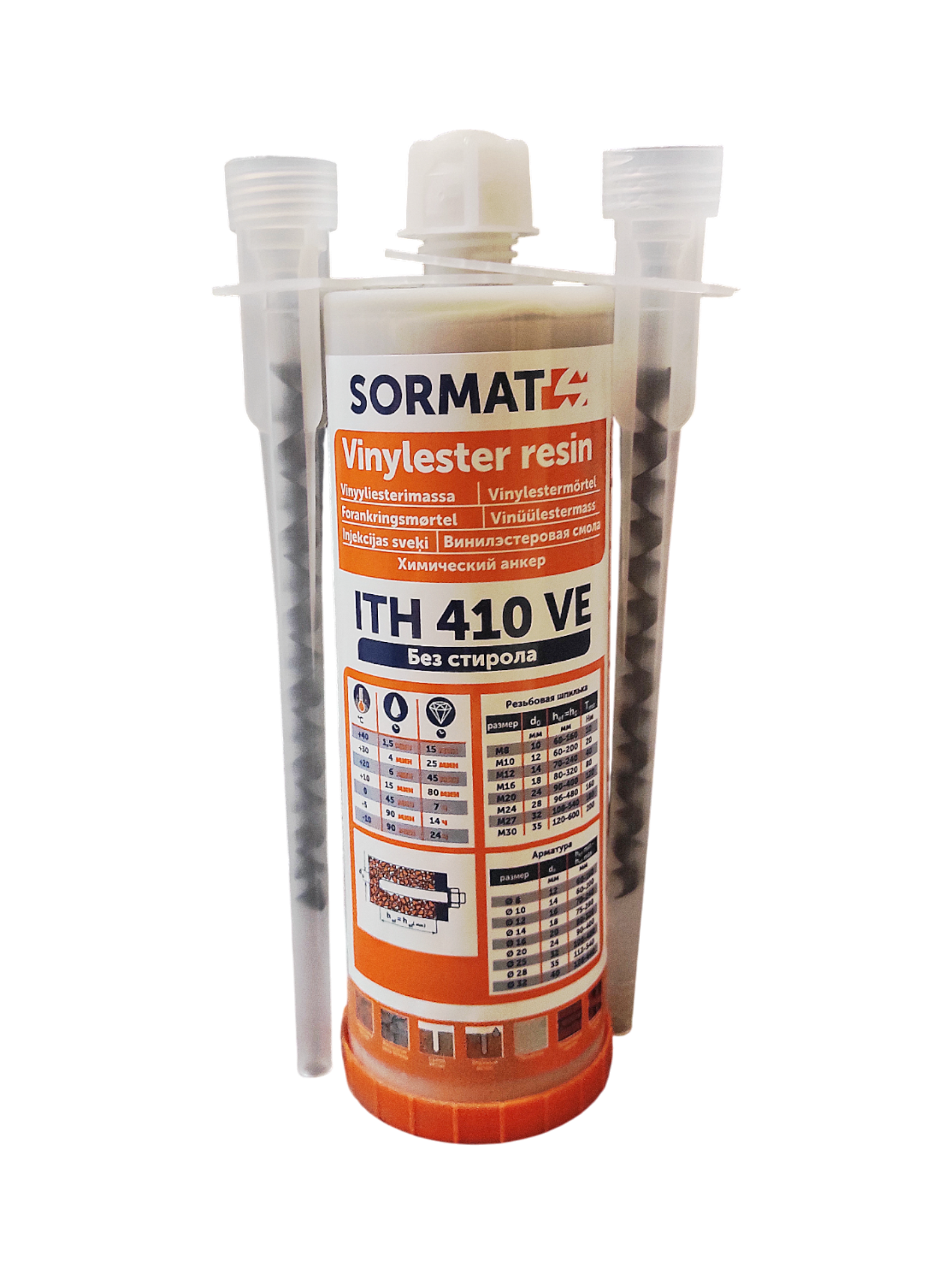

Sormat ITH 410 VE для ответственного крепления в бетоне и кладке
Sormat ITH 410 VE — универсальный двухкомпонентный винилэстеровый химический анкер для резьбовых шпилек и арматурных стержней в бетоне и кладочных основаниях Поставка под заказ; срок и наличие уточняются при оформлении счета или КП.
Подберем состав по проекту, спецификации, диаметру стержня, основанию и требуемой несущей способности.
Где применяется
- несущие металлоконструкции, колонны, консоли и балки;
- барьерные и перильные ограждения, мачты освещения;
- арматурные выпуски и усиление конструкций;
- пустотелые основания при совместном применении с сетчатой гильзой.
Преимущества
- винилэстеровая основа для бетона без трещин и с трещинами;
- совместимость с резьбовыми шпильками и арматурой;
- монтаж при температуре основания от -10 °C по официальному каталогу;
- допуск для отверстий после алмазного бурения при придании стенкам шероховатости.
Порядок установки
Нормативные нагрузки по ТС 7395-25
Ниже приведены справочные нормативные значения для одиночного анкера с резьбовой шпилькой класса прочности 5.8 в бетоне B25. Типы значений сохранены как в источнике: вытягивающая нагрузка Rn и поперечное усилие на срез Vn.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Глубина заделки hef, мм | 80 | 90 | 110 | 125 | 170 | 210 | 250 | 280 |
| Бетон без трещин: Rn, кН | 18,0 | 29,0 | 42,0 | 67,9 | 107,7 | 147,9 | 192,1 | 227,7 |
| Бетон без трещин: Vn, кН | 9,0 | 15,0 | 21,0 | 39,0 | 61,0 | 88,0 | 115,0 | 140,0 |
| Бетон с трещинами: Rn, кН | - | - | 22,8 | 34,5 | 58,7 | 87,0 | 134,3 | 159,2 |
| Бетон с трещинами: Vn, кН | - | - | 21,0 | 38,4 | 61,0 | 88,0 | 115,0 | 140,0 |
Источник: ТС 7395-25, таблица 17, страница 12. Знак «-» означает, что значение в таблице источника не указано.
Монтажные параметры с резьбовой шпилькой
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия d0, мм | 10 | 12 | 14 | 18 | 24 | 28 | 32 | 35 |
| Диапазон hef min-max, мм | 60-160 | 60-200 | 70-240 | 80-320 | 90-400 | 96-480 | 108-540 | 120-600 |
| Момент затяжки Tinst, Н·м | 10 | 20 | 40 | 80 | 120 | 160 | 180 | 200 |
Источник монтажных параметров: официальный каталог Sormat 2026, таблица параметров установки для соответствующего состава. Данные предназначены для предварительного подбора; окончательный расчет выполняется по актуальному ТО/ТС, проектной документации и условиям монтажа.
Время схватывания и набора прочности
| Температура основания | Схватывание | До нагрузки |
|---|---|---|
| −10…−4 °C | 90 мин | 24 ч |
| −5…−1 °C | 90 мин | 14 ч |
| 0…+4 °C | 45 мин | 7 ч |
| +5…+9 °C | 25 мин | 2 ч |
| +10…+19 °C | 15 мин | 80 мин |
| +20…+29 °C | 6 мин | 45 мин |
| +30…+34 °C | 4 мин | 25 мин |
| +35…+39 °C | 2 мин | 20 мин |
| +40 °C | 1,5 мин | 15 мин |
При монтаже от −10 до −4 °C температура картриджа должна быть не ниже +15 °C. Во влажных и заполненных водой отверстиях время до нагрузки увеличивается в 2 раза.
