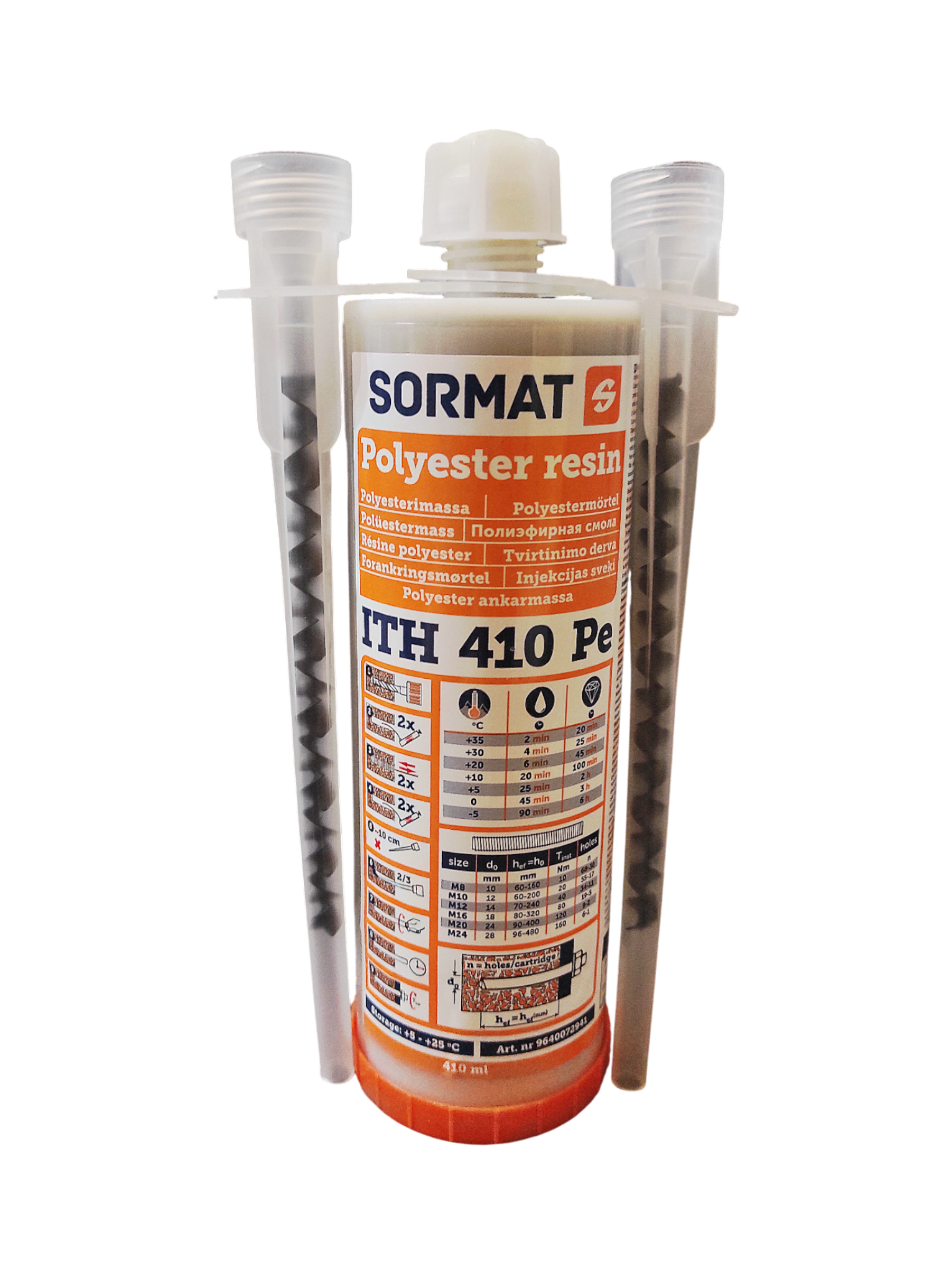

Sormat ITH 410 PE для крепления в бетоне и кладке
Sormat ITH 410 PE — двухкомпонентный полиэстеровый химический анкер для резьбовых шпилек в бетоне без трещин, полнотелых и пустотелых кладочных основаниях Поставка под заказ; срок и наличие уточняются при оформлении счета или КП.
Подберем состав по проекту, спецификации, диаметру стержня, основанию и требуемой несущей способности.
Где применяется
- фасадные системы и подконструкции;
- инженерные коммуникации и кронштейны;
- реконструкция и усиление узлов в бетоне и кладке;
- пустотелые основания при совместном применении с сетчатой гильзой.
Преимущества
- полиэстеровый состав для общестроительных креплений;
- монтаж при температуре основания от -5 °C по официальному каталогу;
- подбор по ТС 7395-25 и данным проекта;
- картридж 410 мл для профессионального монтажного пистолета.
Порядок установки
Нормативные нагрузки по ТС 7395-25
Ниже приведены справочные нормативные значения для одиночного анкера с резьбовой шпилькой класса прочности 5.8 в бетоне B25. Типы значений сохранены как в источнике: вытягивающая нагрузка Rn и поперечное усилие на срез Vn.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|
| Глубина заделки hef, мм | 80 | 90 | 110 | 125 | 170 | 210 |
| Бетон без трещин: Rn, кН | 15,1 | 29,0 | 35,2 | 50,2 | 74,7 | 95,0 |
| Бетон без трещин: Vn, кН | 9,0 | 15,0 | 21,0 | 39,0 | 61,0 | 88,0 |
Источник: ТС 7395-25, таблица 17, страница 12. Знак «-» означает, что значение в таблице источника не указано.
Монтажные параметры с резьбовой шпилькой
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|
| Диаметр отверстия d0, мм | 10 | 12 | 14 | 18 | 24 | 28 |
| Диапазон hef min-max, мм | 60-160 | 60-200 | 70-240 | 80-320 | 90-400 | 96-480 |
| Момент затяжки Tinst, Н·м | 10 | 20 | 40 | 80 | 120 | 160 |
Источник монтажных параметров: официальный каталог Sormat 2026, таблица параметров установки для соответствующего состава. Данные предназначены для предварительного подбора; окончательный расчет выполняется по актуальному ТО/ТС, проектной документации и условиям монтажа.
Время схватывания и набора прочности
| Температура основания | Схватывание | До нагрузки |
|---|---|---|
| −5…−1 °C | 90 мин | 6 ч |
| 0…+4 °C | 45 мин | 3 ч |
| +5…+9 °C | 25 мин | 2 ч |
| +10…+14 °C | 20 мин | 100 мин |
| +15…+19 °C | 15 мин | 80 мин |
| +20…+29 °C | 6 мин | 45 мин |
| +30…+34 °C | 4 мин | 25 мин |
| +35…+39 °C | 2 мин | 20 мин |
| +40 °C | 1,5 мин | 15 мин |
Во влажных и заполненных водой отверстиях время до нагрузки увеличивается в 2 раза.
