Клиновой анкер Sormat S-KA max 8.8 M20×280

Клиновой анкер Sormat S-KA max 8.8 M20×280

Sormat S-KA max 8.8 M20×280 — клиновой анкер с контролируемым моментом затяжки для сквозного монтажа. У выбранного размера резьба M20, длина 280 мм и максимальная толщина закрепляемой детали 142 мм.

Назначение и область применения

Анкер применяют для крепления металлических конструкций к бетону B20 и выше и природному камню: опорных плит, кронштейнов, ограждений, лестниц, инженерных коммуникаций и промышленного оборудования. Для ответственных групповых креплений подбор выполняют по проектному расчёту.

Конструкция и условия эксплуатации

• углеродистая сталь класса прочности 8.8;
• распорная клипса из нержавеющей стали A4;
• электрооцинкованное покрытие для нормальной зоны влажности;
• при затяжке гайки конический элемент расклинивает гильзу в отверстии основания и формирует жёсткую фиксацию.

Подбор и монтаж

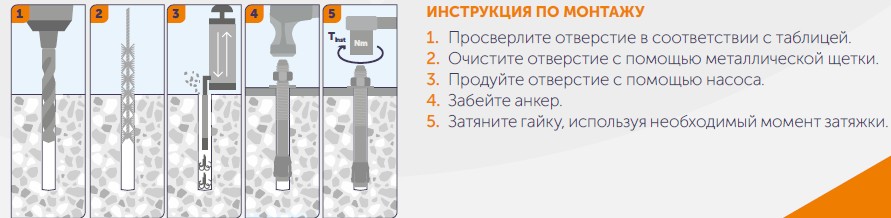

Для M20×280 требуется отверстие Ø20 мм глубиной не менее 125 мм; глубина установки — 114 мм, момент затяжки — 200 Н·м, ключ SW30. Просверлите и очистите отверстие, установите анкер до упора и затяните гайку до указанного момента. Верная схема монтажа размещена вторым изображением в галерее.

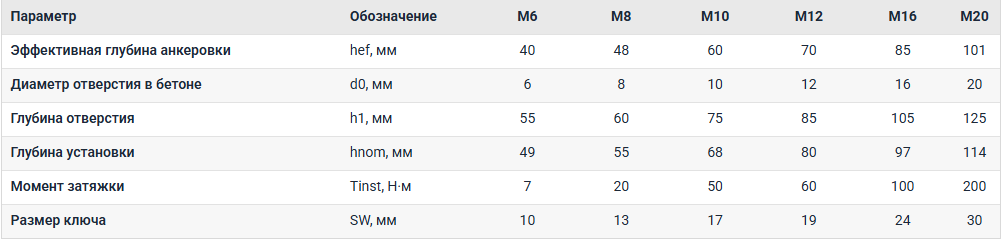

Параметры M20×280
