TIT VE-200 PRO Tech-KREP для ответственного крепления в бетоне

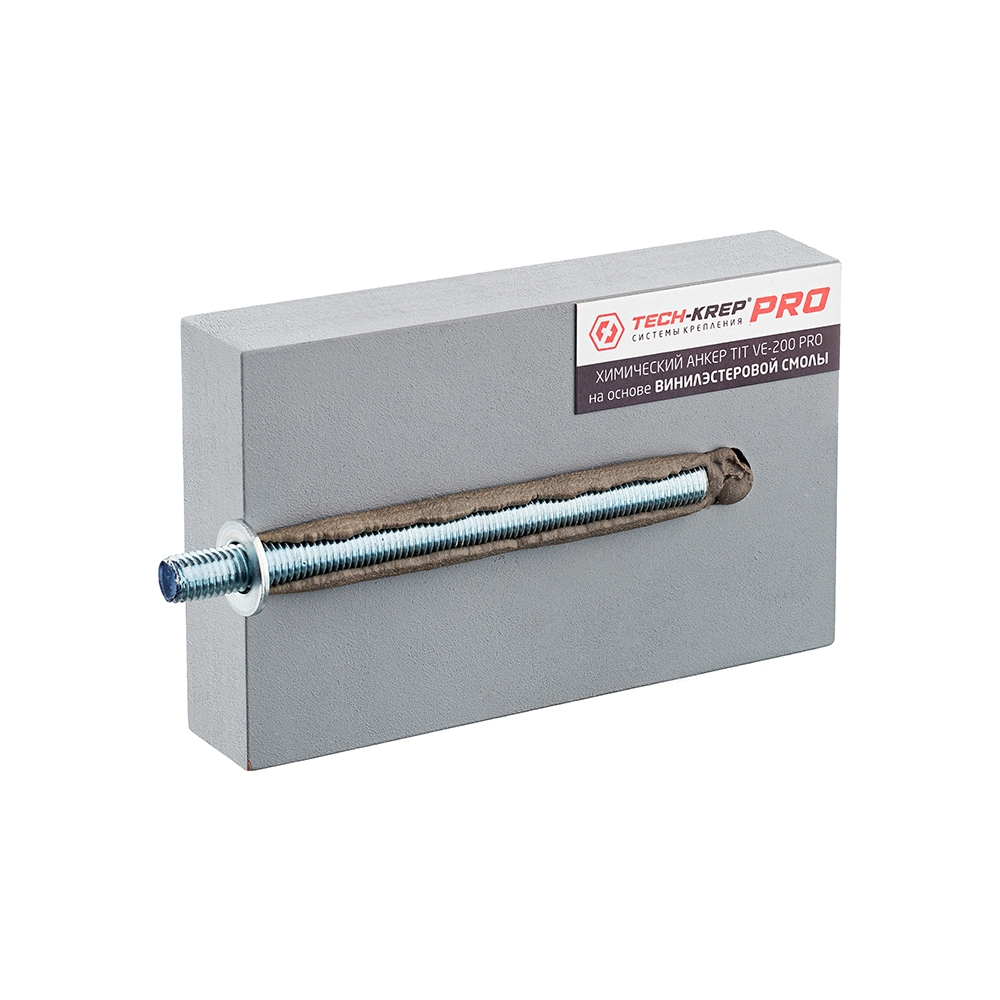

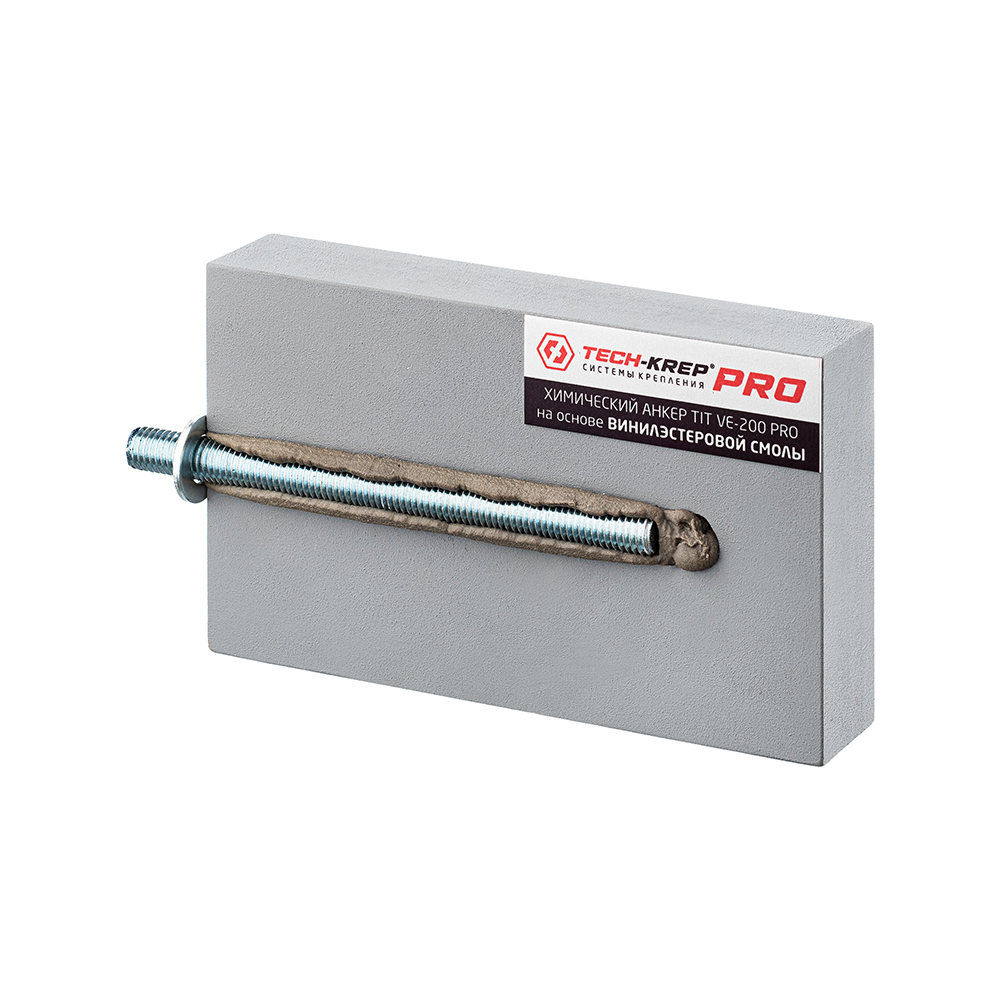

TIT VE-200 PRO Tech-KREP - химический анкер Tech-KREP для проектного крепления резьбовых шпилек и арматурных выпусков в бетон, кирпич и другие минеральные основания. Карточка оформлена для B2B-заказов: снабжение, подрядчики, производственные предприятия и технические службы.
По запросу подготовим счет, КП и подбор аналога под диаметр шпильки, глубину анкеровки, материал основания и температурный режим монтажа.
Материал и применение
- винилэстеровая смола без стирола и резкого запаха;
- сертификация по пожаростойкости и сейсмостойкости указана в каталоге производителя;
- быстрое схватывание, удобно для монтажа на объекте;

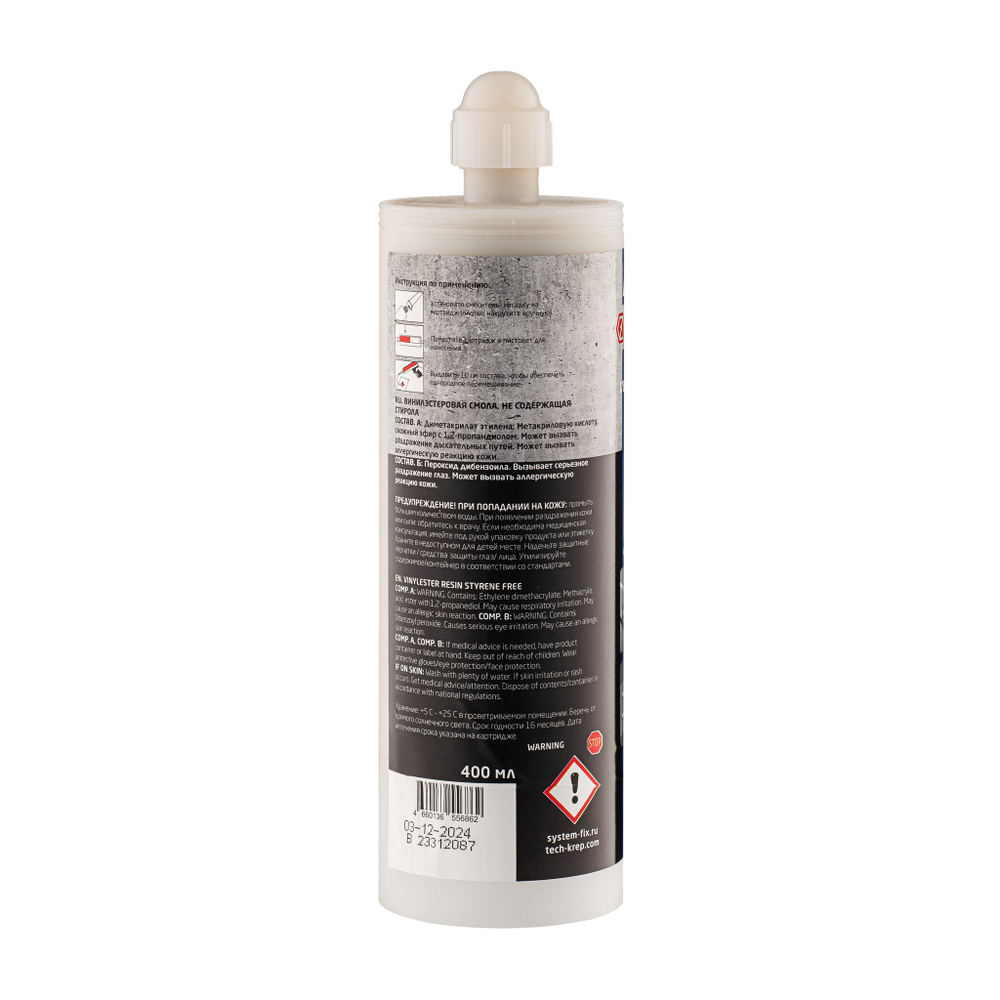

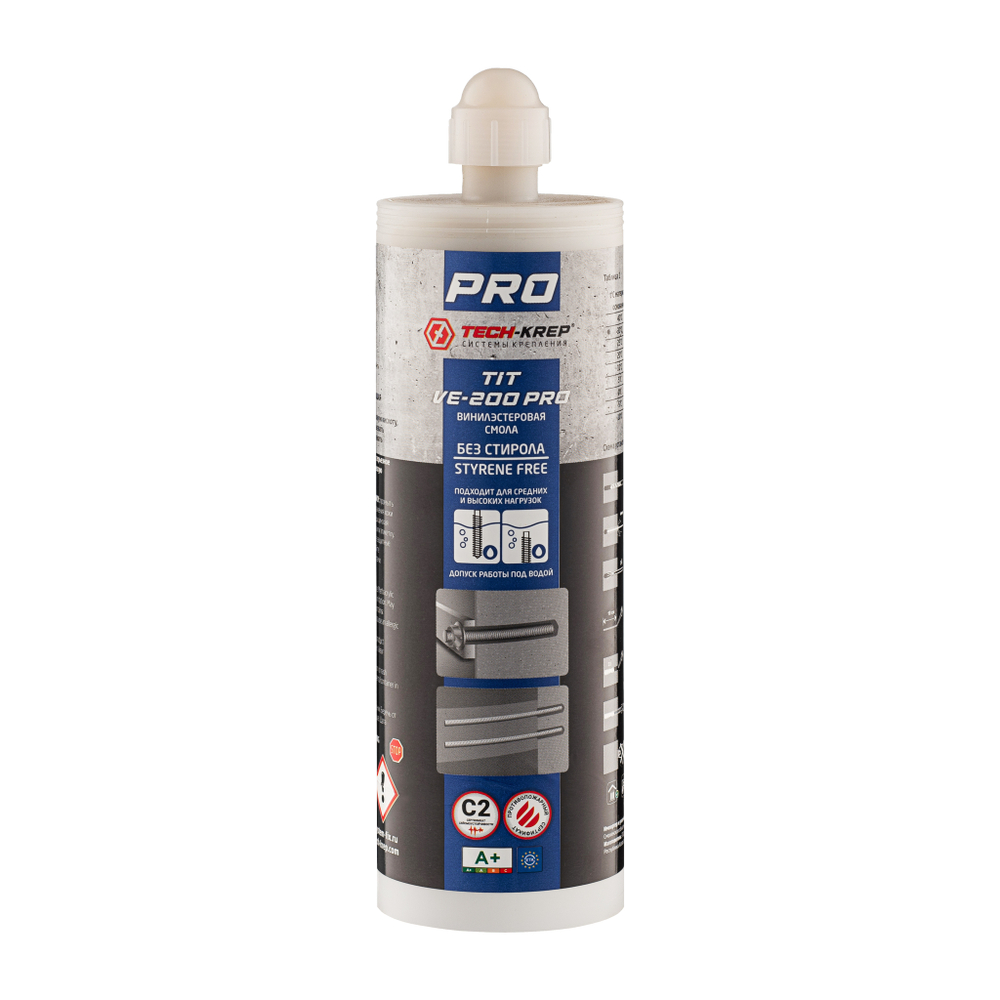

- объемы 300/400 мл, для картриджа 400 мл требуется профессиональный пистолет.
Где применяется
- крепление металлоконструкций, колонн и кронштейнов;
- монтаж рекламных и фасадных конструкций;
- узлы с высокими нагрузками в бетоне;
- объекты, где важны пожаростойкость и подтвержденные параметры крепления.
Порядок установки
Схема подходит для инъекционных химических анкеров в полнотелом основании. Для пустотелого кирпича и блоков используется сетчатая гильза подходящего диаметра.
Справочные нормативные нагрузки
Данные приведены по каталогу Tech-KREP для предварительного подбора при использовании резьбовой шпильки класса не ниже 5.8. Окончательный расчет зависит от схемы анкеровки, краевых расстояний, межосевых расстояний и условий монтажа.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Глубина анкеровки hef, мм | 80 | 90 | 110 | 125 | 170 | 210 | 240 | 300 |
| Вырыв NRk, бетон без трещин B25, кН | 8,6 | 13,8 | 20,0 | 33,6 | 48,3 | 71,6 | 77,6 | 100,5 |
| Срез VRk, бетон без трещин B25, кН | 5,4 | 8,6 | 12,5 | 23,3 | 36,3 | 52,5 | 68,2 | 83,4 |
Время схватывания и набора прочности
| Температура основания | Сухое отверстие, мин | Влажное отверстие, мин |
|---|---|---|
| +40 °C | 1 | 20 |
| от +35 до +39 °C | 2 | 25 |
| от +30 до +34 °C | 3 | 30 |
| от +25 до +29 °C | 5 | 35 |
| от +20 до +24 °C | 7,5 | 40 |
| от +15 до +19 °C | 11,5 | 45 |
| от +10 до +14 °C | 16 | 60 |
| от +5 до +9 °C | 25 | 90 |
| от 0 до +4 °C | 45 | 420 |
| от -1 до -5 °C | 65 | 840 |
| от -6 до -10 °C | 105 | 1440 |
Что важно для заказа
- уточняем материал основания: бетон, полнотелый кирпич, пустотелый кирпич, керамзитобетон или газобетон;
- подбираем состав под нагрузку, температуру монтажа и диаметр шпильки;
- для пустотелых материалов сразу закладываем сетчатые гильзы;
- для ответственных узлов проверяем параметры по проекту, ТС или расчетной схеме.
Источник справочных данных: каталог Tech-KREP. Значения предназначены для предварительного подбора и не заменяют расчет проектировщика.
