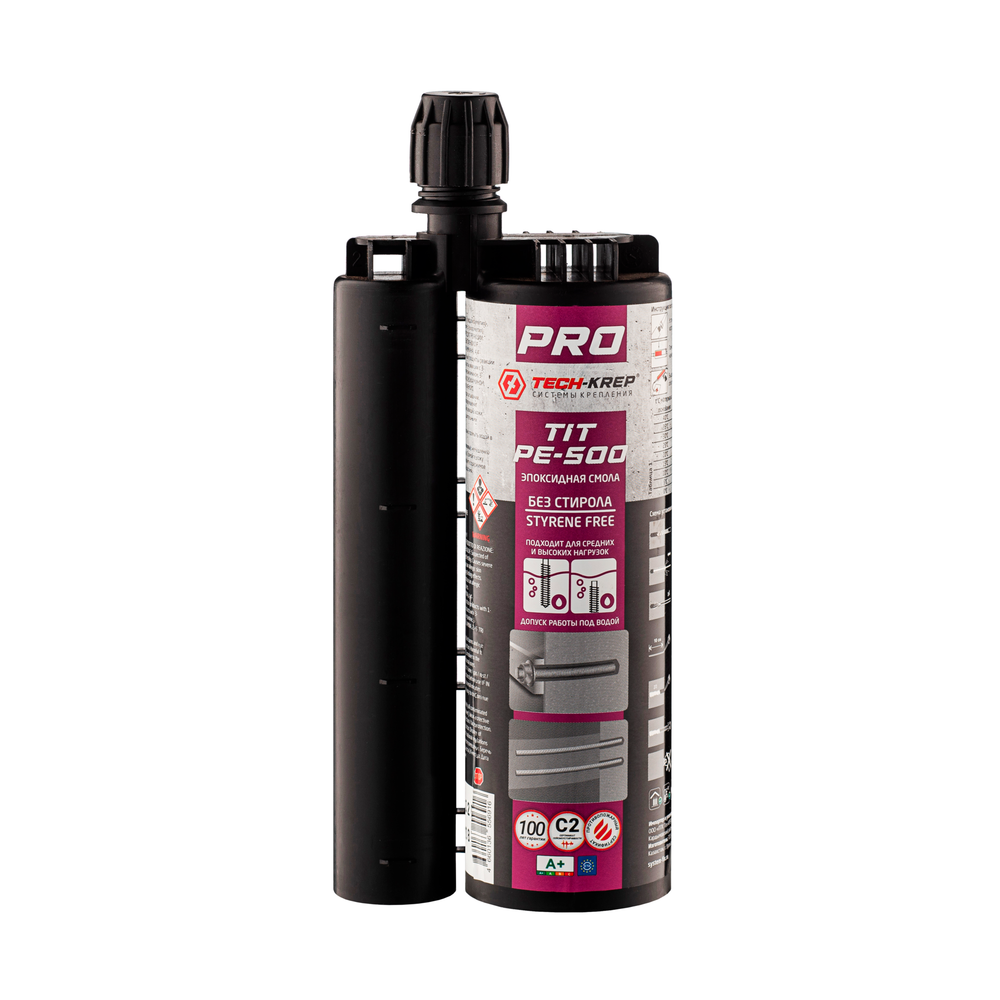

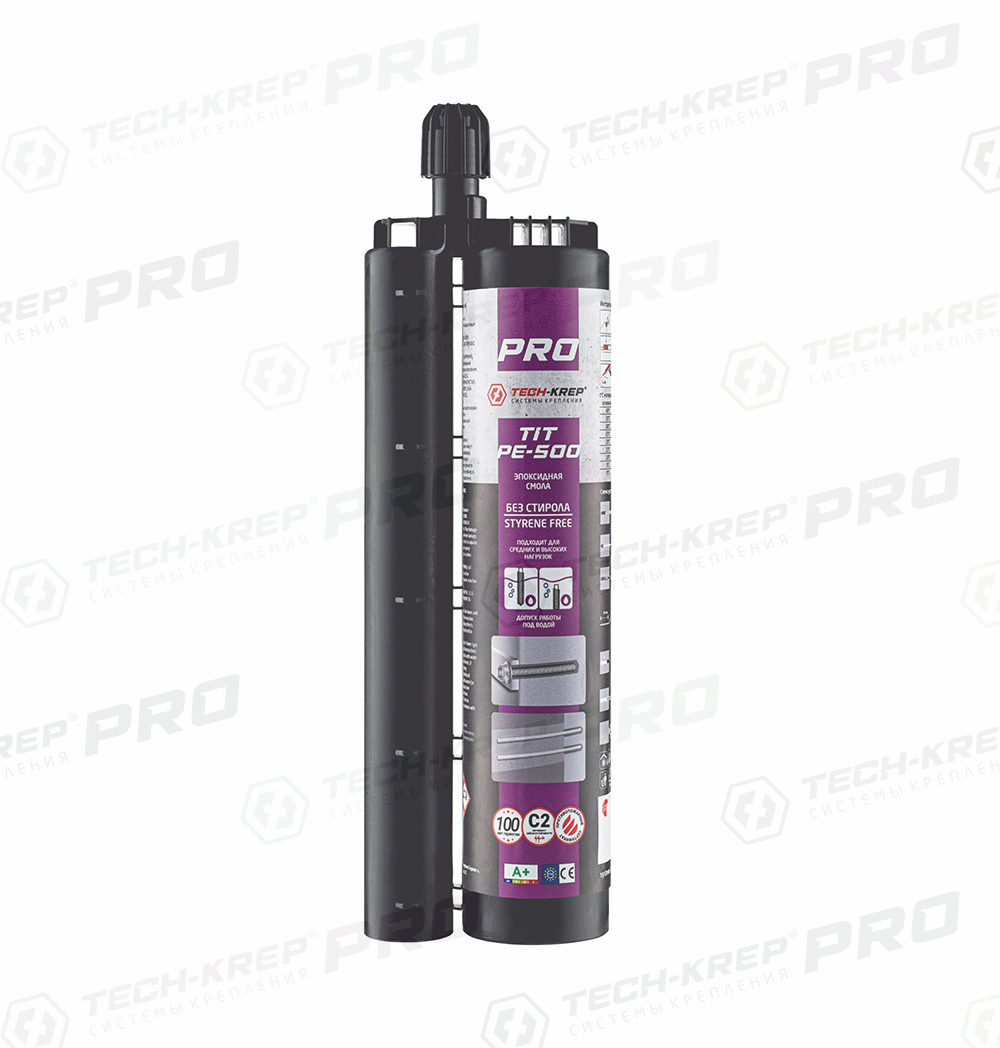

TIT PE-500 Tech-KREP для высоконагруженного крепления в бетоне
TIT PE-500 Tech-KREP - химический анкер Tech-KREP для проектного крепления резьбовых шпилек и арматурных выпусков в бетон, кирпич и другие минеральные основания. Карточка оформлена для B2B-заказов: снабжение, подрядчики, производственные предприятия и технические службы.
По запросу подготовим счет, КП и подбор аналога под диаметр шпильки, глубину анкеровки, материал основания и температурный режим монтажа.
Материал и применение
- эпоксидная смола для высоких и сверхвысоких нагрузок;
- подходит для отверстий, выполненных алмазной коронкой;
- работает с глубокими анкеровками до 1 м;

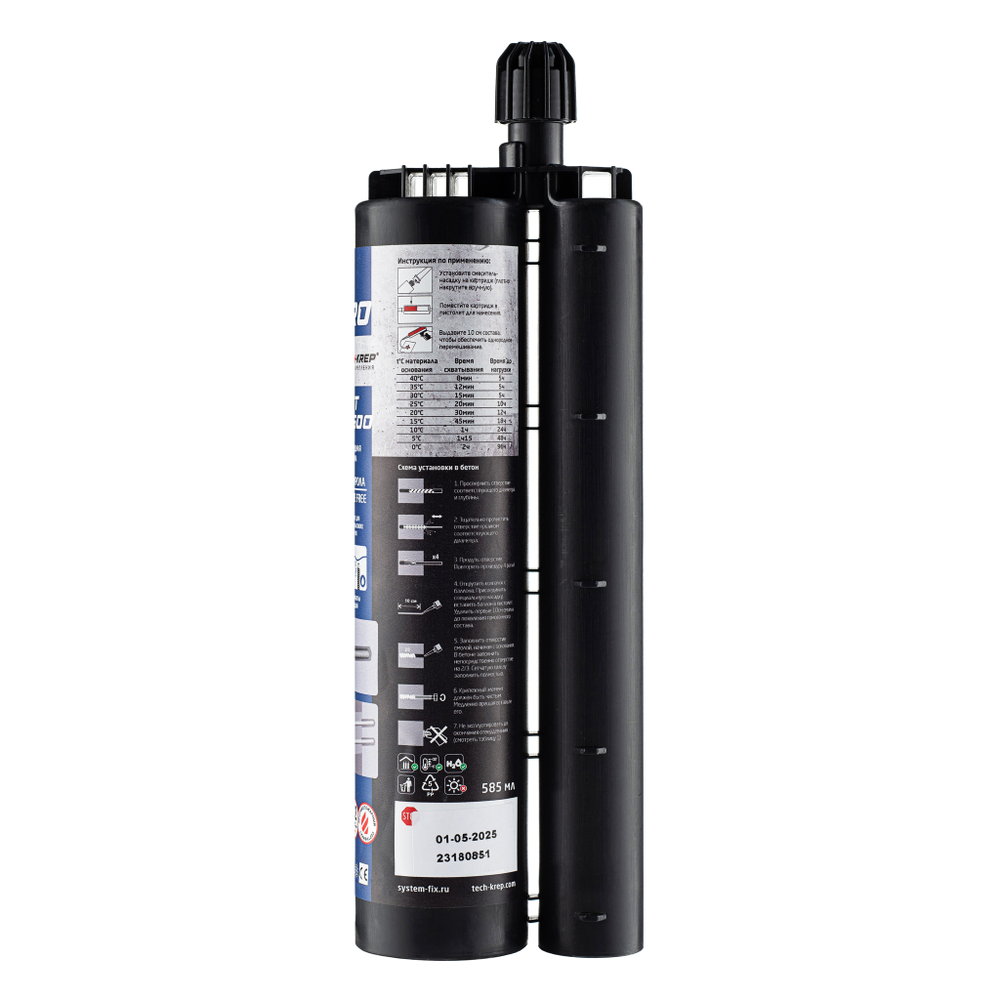

- применяется с профессиональным пистолетом для картриджей 385/585 мл.
Где применяется
- ответственные монолитные соединения и арматурные выпуски;
- крепление шумозащитных экранов, барьерных ограждений и дорожных конструкций;
- узлы с повышенной расчетной нагрузкой;
- объекты промышленного и инфраструктурного назначения.
Порядок установки
Схема подходит для инъекционных химических анкеров в полнотелом основании. Для пустотелого кирпича и блоков используется сетчатая гильза подходящего диаметра.
Справочные нормативные нагрузки
Данные приведены по каталогу Tech-KREP для предварительного подбора при использовании резьбовой шпильки класса не ниже 5.8. Окончательный расчет зависит от схемы анкеровки, краевых расстояний, межосевых расстояний и условий монтажа.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Глубина анкеровки hef, мм | 80 | 90 | 110 | 125 | 170 | 210 | 240 | 300 |
| Вырыв NRk, бетон без трещин B25, кН | 8,6 | 13,8 | 20,0 | 33,8 | 53,6 | 73,6 | 89,9 | 113,2 |
| Срез VRk, бетон без трещин B25, кН | 5,4 | 8,6 | 12,5 | 23,3 | 36,2 | 52,5 | 68,2 | 83,4 |
Время схватывания и набора прочности
| Температура основания | Сухое отверстие, мин | Влажное отверстие, мин |
|---|---|---|
| +40 °C | 8 | 180 |
| от +35 до +39 °C | 12 | 180 |
| от +30 до +34 °C | 15 | 180 |
| от +25 до +29 °C | 20 | 240 |
| от +20 до +24 °C | 30 | 240 |
| от +15 до +19 °C | 45 | 360 |
| от +10 до +14 °C | 60 | 720 |
| от +5 до +9 °C | 75 | 1440 |
| от 0 до +4 °C | 120 | 2880 |
Что важно для заказа
- уточняем материал основания: бетон, полнотелый кирпич, пустотелый кирпич, керамзитобетон или газобетон;
- подбираем состав под нагрузку, температуру монтажа и диаметр шпильки;
- для пустотелых материалов сразу закладываем сетчатые гильзы;
- для ответственных узлов проверяем параметры по проекту, ТС или расчетной схеме.
Источник справочных данных: каталог Tech-KREP. Значения предназначены для предварительного подбора и не заменяют расчет проектировщика.
