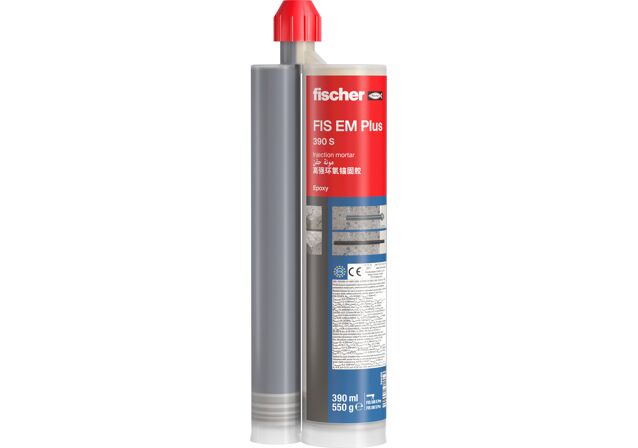

FIS EM Plus S для проектного крепления
FIS EM Plus S - эпоксидный химический анкер для высоконагруженных креплений, арматурных выпусков и ответственных узлов в бетоне.
Для заказа направьте спецификацию или узел — подберем состав, шпильку, гильзу и количество точек крепления.
Где применяется
- металлоконструкции, кронштейны, консоли и опоры
- технологическое оборудование и производственные линии
- лестницы, ограждения, перила и фасадные элементы
- кабельные трассы, трубопроводы и инженерные коммуникации
- арматурные выпуски и проектные узлы под расчет
Преимущества
- эпоксидная основа для ответственных узлов
- применение с резьбовыми шпильками и арматурой
- подходит для тяжелых стальных конструкций и производственных объектов
- подбор по проекту и актуальной документации
Порядок установки
В полнотелое основание
Схема показывает порядок инъекционного монтажа. Диаметр отверстия, очистка, время выдержки и момент затяжки уточняются по актуальной документации Fischer для выбранного основания.
Данные картриджа и применения
| Параметр | Значение |
|---|---|
| Артикул | 544159 |
| Объем | 390 мл |
| Химическая основа | эпоксидная смола |
| Основания | бетон C20/25-C50/60, включая ответственные узлы по ETA |
| Арматура | подходит для арматурных выпусков от 8 до 40 мм по документации Fischer |
| Температура монтажа | до -5 °C по официальной карточке Fischer |
Справочные нормативные нагрузки FIS EM Plus
Данные приведены по ТС-7097-24 для одиночного клеевого анкера FIS EM Plus в бетоне B25. Используются для предварительного подбора; расчетный узел проверяется по проекту.
| Параметр | M8 | M10 | M12 | M14 | M16 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|
| Глубина анкеровки, мм | 160 | 200 | 240 | 280 | 320 | 400 | 440 | 480 | 540 | 600 |
| Нормативная вырывающая нагрузка Nn, бетон без трещин, кН | 19,0 | 29,0 | 43,1 | 58,0 | 79,0 | 123,1 | 152,0 | 177,0 | 230,0 | 281,0 |
| Нормативная вырывающая нагрузка Nn, бетон с трещинами, кН | 19,0 | 29,0 | 43,1 | 58,0 | 79,0 | 123,1 | 152,0 | 177,0 | 230,0 | 281,0 |
Справочные нагрузки FIS EM Plus с арматурными стержнями
| Параметр | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
|---|---|---|---|---|---|---|---|---|---|
| Глубина анкеровки, мм | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 |
| Нормативная вырывающая нагрузка, бетон без трещин, кН | 27,7 | 42,4 | 61,1 | 83,1 | 108,6 | 137,4 | 169,6 | 205,3 | 244,3 |
| Нормативная вырывающая нагрузка, бетон с трещинами, кН | 27,7 | 42,4 | 61,1 | 83,1 | 108,6 | 137,4 | 169,6 | 205,3 | 244,3 |
Подбор системы FIS EM Plus
| Параметр | Значение |
|---|---|
| Состав | эпоксидный инъекционный раствор |
| Основная задача | высоконагруженное крепление и арматурные выпуски |
| Совместимые элементы | FIS A, RG M I, арматурные стержни по документации |
| Особые условия | алмазное бурение и водонаполненные отверстия - только по актуальной документации |
Основные параметры
- Тип товара: химический анкер
- Бренд: Fischer
- Модель: FIS EM Plus S
- Артикул: 544159
- Объем: 390 мл
- Химическая основа: эпоксидная смола
- Статус поставки: под заказ
Нагрузки по FIS EM Plus взяты из ТС-7097-24. Таблицы предназначены для предварительного подбора и не заменяют расчет проектировщика.
Важно: таблицы предназначены для предварительного подбора. Окончательный расчет выполняется по актуальному ETA/технической документации с учетом основания, краевых расстояний, межосевых расстояний и условий монтажа.
Время схватывания и набора прочности
| Температура основания | Время переработки | До нагрузки |
|---|---|---|
| −5…0 °C | 240 мин | 200 ч |
| выше 0…+5 °C | 150 мин | 90 ч |
| выше +5…+10 °C | 120 мин | 40 ч |
| выше +10…+20 °C | 30 мин | 18 ч |
| выше +20…+30 °C | 14 мин | 10 ч |
| выше +30…+40 °C | 7 мин | 5 ч |
Во влажных и заполненных водой отверстиях время до нагрузки увеличивается в 2 раза. Температура картриджа при монтаже — не ниже +5 °C.
