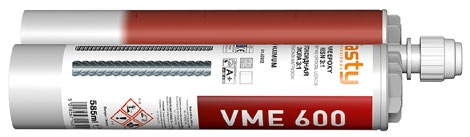

FASTY VME 600 585 мл для высоконагруженного крепления в бетоне
FASTY VME 600 585 мл - инъекционный химический анкер FASTY для крепления резьбовых шпилек, анкеров и арматурных выпусков в бетоне, кирпиче и минеральных основаниях. Карточка оформлена для B2B-заказов: снабжение, подрядчики, производственные предприятия и технические службы.
По запросу подготовим счет, КП и подбор состава под диаметр шпильки, глубину анкеровки, материал основания и температурный режим монтажа.
Материал и применение
- эпоксидный состав без растворителей;
- для высоких и сверхвысоких нагрузок;
- подходит для глубоких анкеровок и ответственных узлов;
- объем картриджа 585 мл.
Где применяется
- ответственные монолитные соединения и арматурные выпуски;
- крепление тяжелых металлоконструкций, опор и оборудования;
- инфраструктурные и промышленные объекты;
- узлы, где требуется максимальная расчетная несущая способность.
Порядок установки
Схема подходит для инъекционных химических анкеров в полнотелом основании. Для пустотелого кирпича и блоков используется сетчатая гильза подходящего диаметра.
Справочные нормативные нагрузки
Данные приведены по ТС 7207-24 и рабочему справочнику подбора для предварительного сравнения при использовании резьбовой шпильки класса не ниже 5.8 в бетоне B25 без трещин.
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Глубина анкеровки hef, мм | 80 | 90 | 110 | 125 | 170 | 210 | 240 | 280 |
| Вырыв NRk, бетон без трещин B25, кН | 18,0 | 29,0 | 42,0 | 70,9 | 112,5 | 154,5 | 188,7 | 237,8 |
| Срез VRk, бетон без трещин B25, кН | 9,0 | 15,0 | 21,0 | 39,0 | 61,0 | 88,0 | 115,0 | 140,0 |
Основные монтажные параметры
| Параметр | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия d0, мм | 10 | 12 | 14 | 18 | 22 | 28 | 30 | 35 |
| Отверстие в закрепляемой пластине df, мм | 9 | 12 | 14 | 18 | 22 | 26 | 30 | 32 |
| Глубина отверстия h1, мм | 80 | 90 | 110 | 125 | 170 | 210 | 240 | 280 |
| Момент затяжки Tinst, Нм | 10 | 20 | 40 | 60 | 120 | 160 | 250 | 300 |
Время гелеобразования и полного отверждения
| Температура основания | Схватывание | Полное отверждение: сухой бетон | Полное отверждение: влажный бетон |
|---|---|---|---|
| от +5 до +10 °C | 70 мин | 48 ч | 96 ч |
| от +10 до +15 °C | 32 мин | 40 ч | 80 ч |
| от +15 до +20 °C | 28 мин | 30 ч | 60 ч |
| от +20 до +25 °C | 25 мин | 18 ч | 36 ч |
| от +25 до +30 °C | 22 мин | 17 ч | 34 ч |
| от +30 до +40 °C | 18 мин | 12 ч | 24 ч |
Что важно для заказа
- уточняем материал основания: бетон, полнотелый кирпич, пустотелый кирпич, керамзитобетон или газобетон;
- подбираем состав под нагрузку, температуру монтажа и диаметр шпильки;
- для пустотелых материалов сразу закладываем сетчатые гильзы;
- для ответственных узлов проверяем параметры по проекту, ТС или расчетной схеме.
Источник справочных данных: руководство FASTY 2025 и ТС 7207-24. Значения предназначены для предварительного подбора и не заменяют расчет проектировщика.
