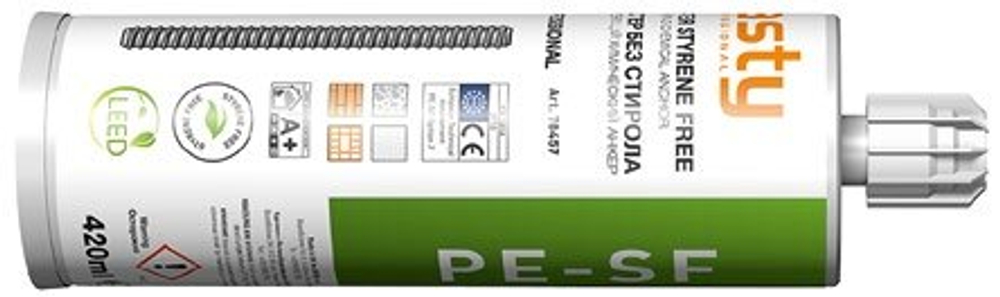

FASTY PE-SF 420 мл для средних нагрузок и пустотелых оснований
FASTY PE-SF 420 мл - инъекционный химический анкер FASTY для крепления резьбовых шпилек, анкеров и арматурных выпусков в бетоне, кирпиче и минеральных основаниях. Карточка оформлена для B2B-заказов: снабжение, подрядчики, производственные предприятия и технические службы.
По запросу подготовим счет, КП и подбор состава под диаметр шпильки, глубину анкеровки, материал основания и температурный режим монтажа.
Материал и применение
- полиэфирная смола без стирола;
- экономичный состав для средних нагрузок;
- хорошо подходит для пустотелого кирпича с сетчатой гильзой;
- объем картриджа 420 мл.
Где применяется
- крепление лестниц, ограждений и инженерного оборудования;
- монтаж шпилек, крюков, анкеров и консолей;
- пустотелый кирпич, полнотелый кирпич и бетон;
- объекты, где нужна понятная стоимость и достаточная несущая способность.
Порядок установки
Схема подходит для инъекционных химических анкеров в полнотелом основании. Для пустотелого кирпича и блоков используется сетчатая гильза подходящего диаметра.
Справочные нормативные нагрузки
Данные приведены по ТС 7207-24 и рабочему справочнику подбора для предварительного сравнения при использовании резьбовой шпильки класса не ниже 5.8 в бетоне B25 без трещин.
| Параметр | M8 | M10 | M12 | M16 |
|---|---|---|---|---|
| Глубина анкеровки hef, мм | 80 | 90 | 110 | 125 |
| Вырыв NRk, бетон без трещин B25, кН | 12,1 | 15,6 | 20,7 | 25,1 |
| Срез VRk, бетон без трещин B25, кН | 9,0 | 15,0 | 21,0 | 39,0 |
Основные монтажные параметры
| Параметр | M8 | M10 | M12 | M16 |
|---|---|---|---|---|
| Диаметр отверстия d0, мм | 10 | 12 | 14 | 18 |
| Отверстие в закрепляемой пластине df, мм | 9 | 12 | 14 | 18 |
| Глубина отверстия h1, мм | 80 | 90 | 110 | 125 |
| Момент затяжки Tinst, Нм | 8 | 10 | 15 | 25 |
Время гелеобразования и полного отверждения
| Температура основания | Схватывание, мин | Полное отверждение: сухой бетон, мин | Полное отверждение: влажный бетон, мин |
|---|---|---|---|
| от -10 до -5 °C | 50 | 240 | 480 |
| от -5 до 0 °C | 40 | 180 | 360 |
| от 0 до +10 °C | 20 | 90 | 180 |
| от +10 до +20 °C | 9 | 60 | 120 |
| от +20 до +30 °C | 5 | 30 | 60 |
| от +30 до +40 °C | 3 | 20 | 40 |
Что важно для заказа
- уточняем материал основания: бетон, полнотелый кирпич, пустотелый кирпич, керамзитобетон или газобетон;
- подбираем состав под нагрузку, температуру монтажа и диаметр шпильки;
- для пустотелых материалов сразу закладываем сетчатые гильзы;
- для ответственных узлов проверяем параметры по проекту, ТС или расчетной схеме.
Источник справочных данных: руководство FASTY 2025 и ТС 7207-24. Значения предназначены для предварительного подбора и не заменяют расчет проектировщика.
