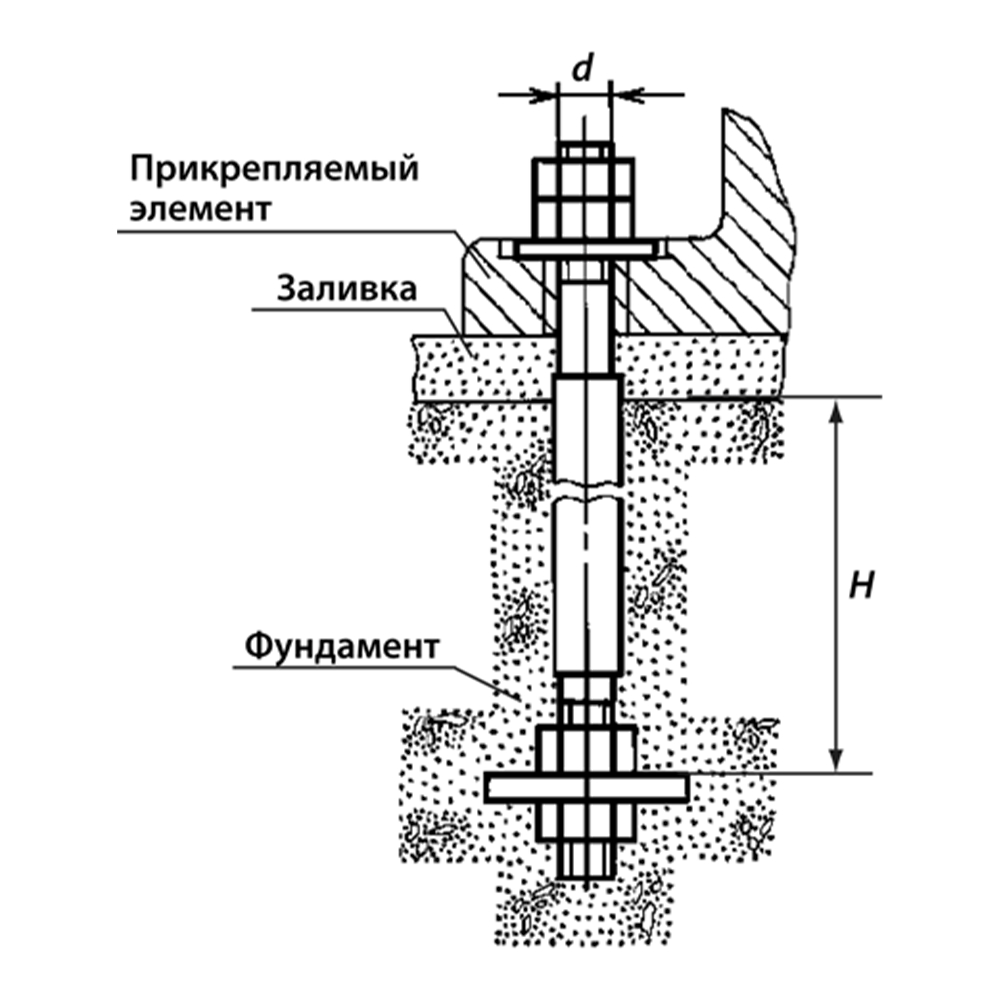

Анкерный болт тип 2 исполнение 2 — анкерный болт, произведенный по стандарту ГОСТ 24379.1-2012 (бывший ГОСТ 24379.1-80), используемый для монтажа конструкций в горизонтальные основания. Представляет собой шпильку, утолщенную почти посередине, а оба конца её — меньшего одинакового диаметра, но разной длины (похоже на резьбовые цапфы). На обоих концах нарезана резьба одинаковой длины. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а с другой стороны — анкерная плита, которая позволяет фиксироваться анкеру в заливаемом основании.
Фундаментный анкер ГОСТ 24379.1-2012 производится из углеродистой стали Ст3сп (Ст3), Ст20. Возможно выполнение анкера из низколегированной стали марки 09Г2С. Также, возможно производство фундаментных анкеров типа 2 исполнения 2 из нержавеющей стали A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).
- Материал: углеродистая сталь или нержавеющая сталь.
- Покрытие: без покрытия, горячий цинк, термодиффузионное цинкование.
В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 2, исполнения 2. Общая длина анкера (L) определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.

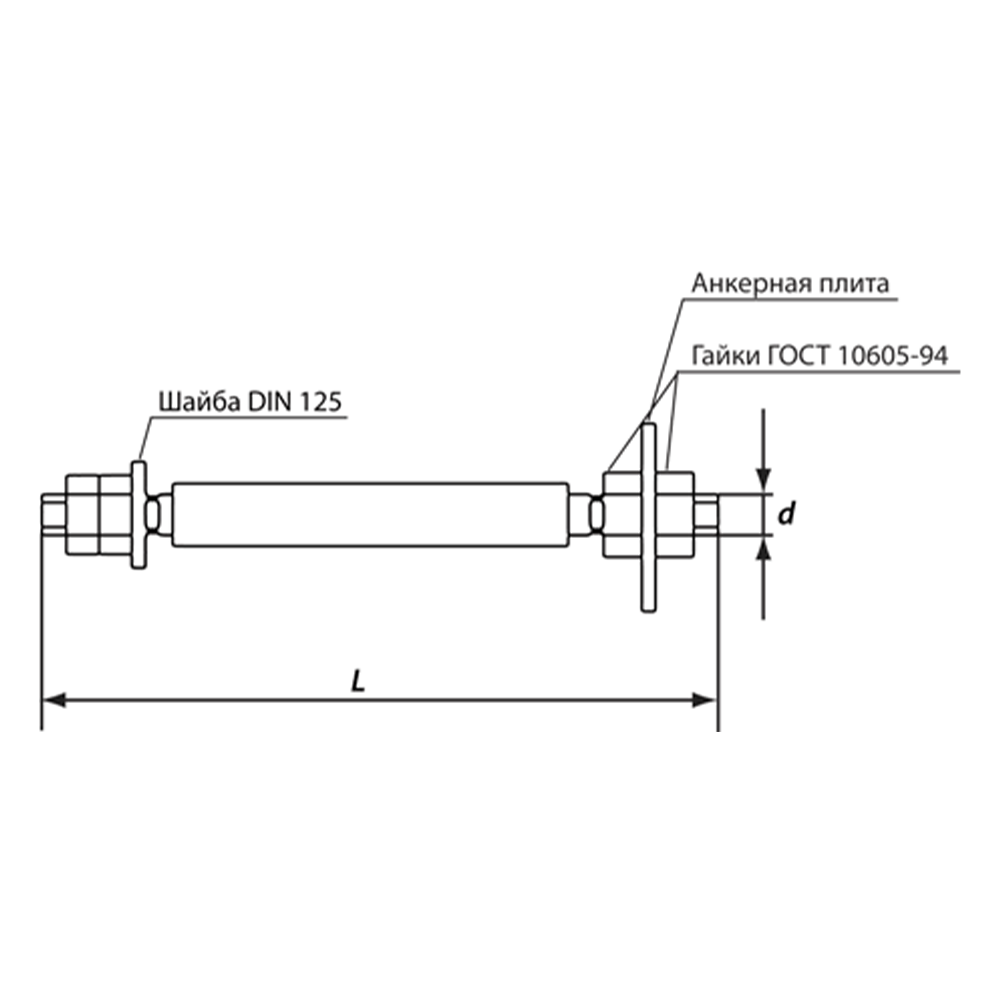

Комплект состоит из шпильки, четырех гаек ГОСТ 10605-94 (DIN 934), шайбы ГОСТ 11371-78 (DIN 125) и анкерный плиты.

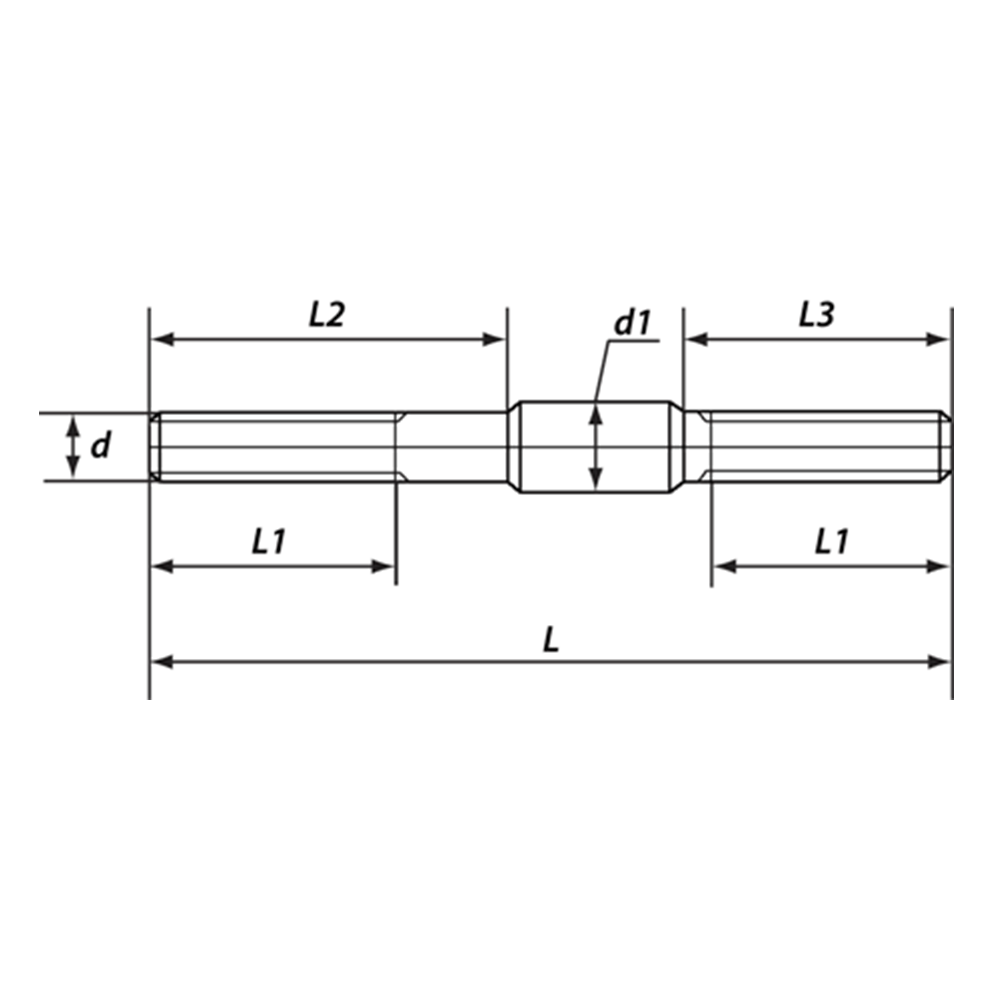

| Диаметр резьбы, в мм | Шаг резьбы | Диаметр утолщенной части шпильки, в мм | Длина резьбы, в мм | Длина резьбовой части, в мм | Длина резьбовой части, в мм |
|---|---|---|---|---|---|
| d | d1 | L1 | L2 | L3 | |
| 56 | 5,5 | 60 | 160 | 400 | 180 |
| 64 | 6 | 70 | 170 | 500 | 190 |
| 72 | 75 | 180 | 500 | 200 | |
| 80 | 85 | 190 | 600 | 220 | |
| 90 | 95 | 210 | 800 | 230 | |
| 100 | 105 | 230 | 1000 | 250 | |
| 110 | 120 | 240 | 1000 | 260 | |
| 125 | 130 | 250 | 1000 | 270 | |
| 140 | 145 | 270 | 1000 | 280 |
