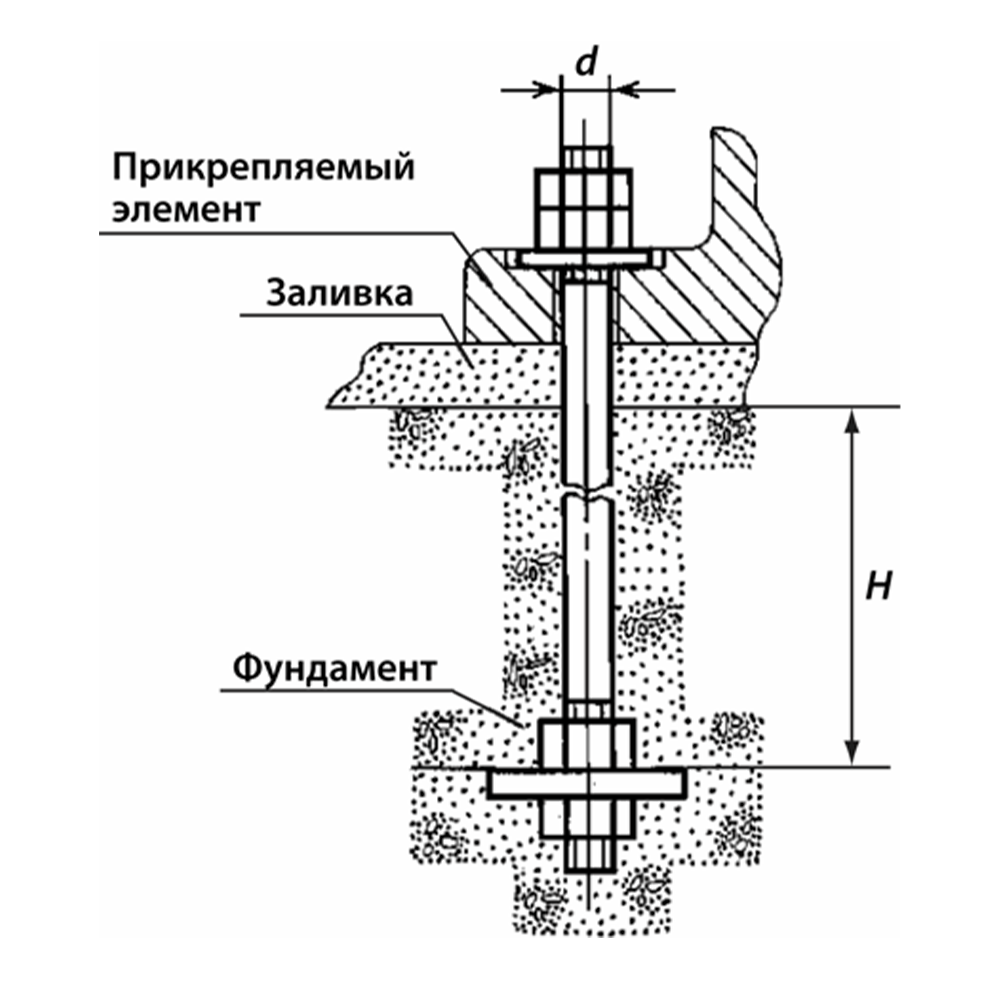

Анкерный болт тип 2 исполнение 1 — анкерный болт по стандарту ГОСТ 24379.1-2012 (ранее — ГОСТ 24379.1-80), предназначенный для монтажа конструкций в горизонтальные основания. Представляет собой шпильку, на обеих концах которой нарезана резьба одной длины. Анкерная плита, с одной из сторон фундаментного анкера, позволяет надёжно фиксироваться анкеру в заливаемом основании. С другой стороны — гайки и шайба для крепления материала.
Фундаментный анкер ГОСТ 24379.1-2012 производится из углеродистой стали Ст3сп (Ст3), Ст20. Возможно выполнение анкера из низколегированной стали марки 09Г2С. Также, возможно производство фундаментных анкеров типа 2 исполнения 1 из нержавеющей стали A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).
- Материал: углеродистая сталь или нержавеющая сталь.
- Покрытие: без покрытия, горячий цинк, термодиффузионное цинкование.
В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 2, исполнения 1. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.

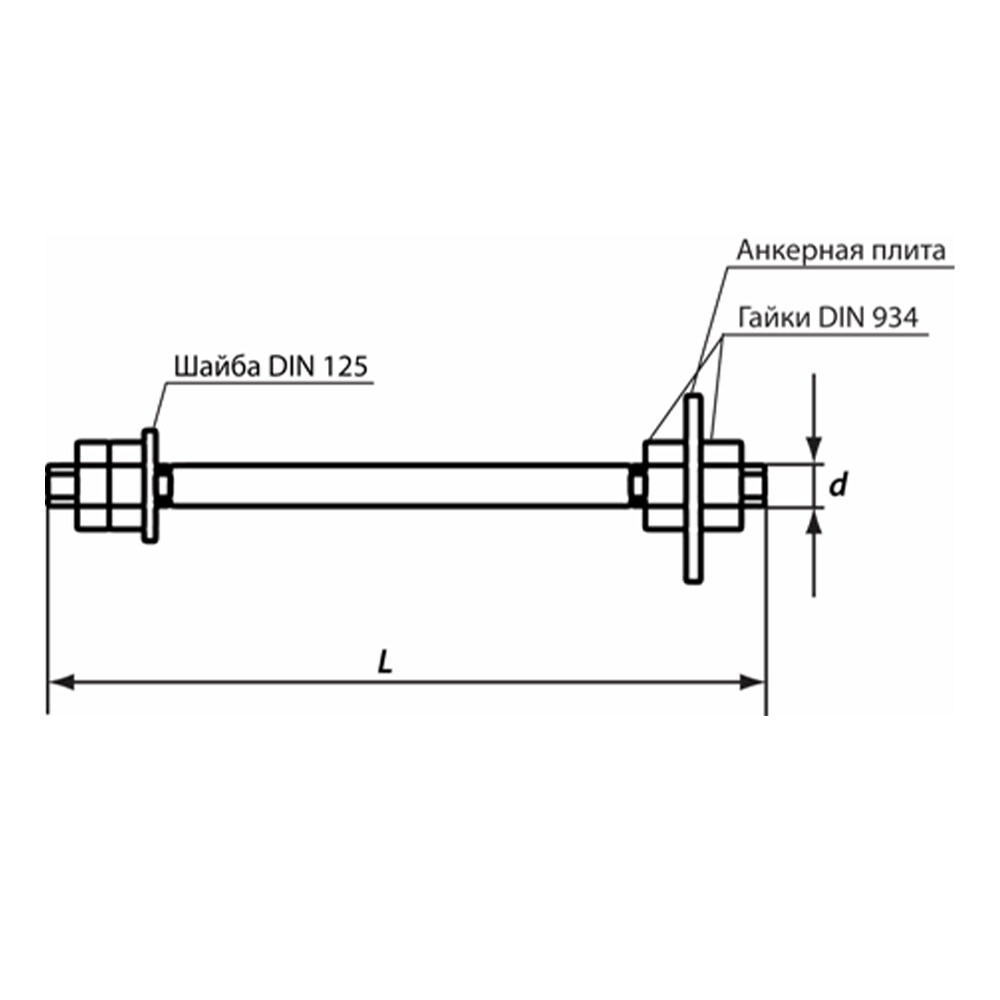

Комплект состоит из шпильки, четырех гаек ГОСТ 5915-70 (DIN 934), шайбы ГОСТ 11371-78 (DIN 125) и анкерный плиты.

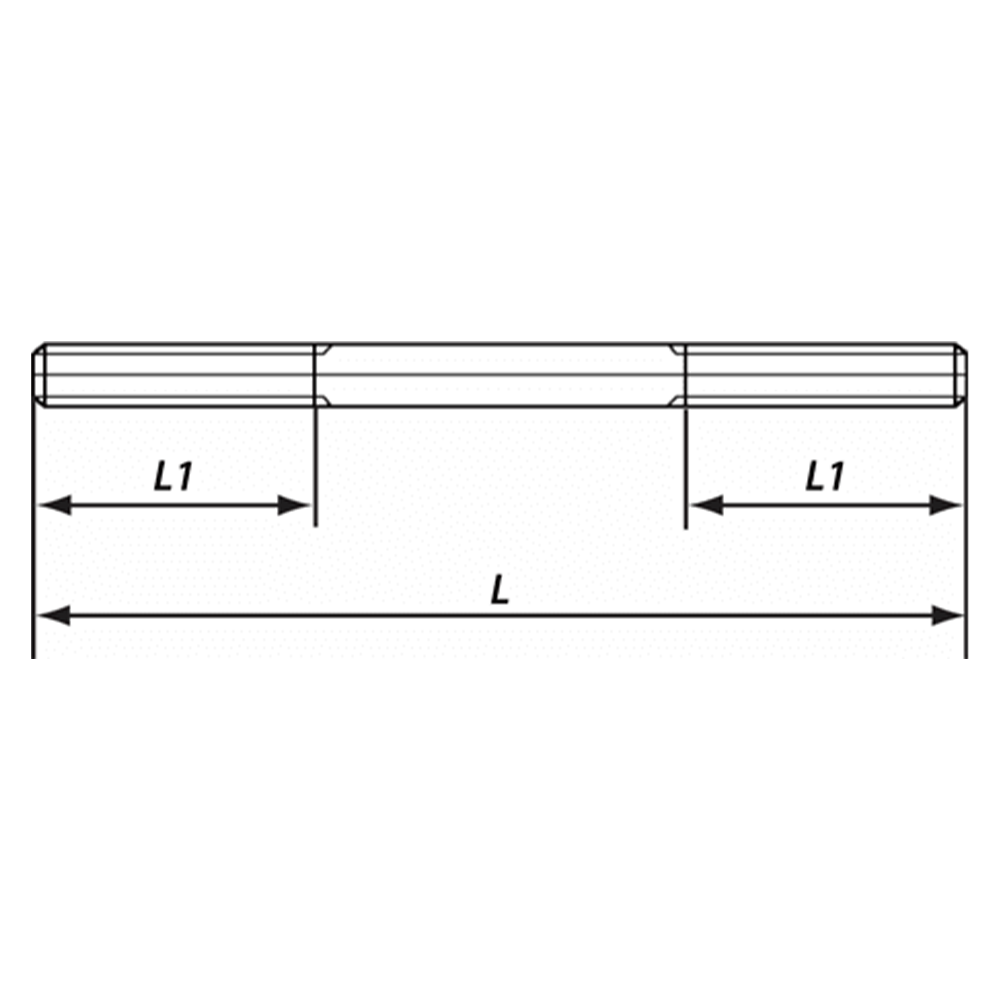

| Диаметр резьбы, в мм | Шаг резьбы | Длина резьбы, в мм |
|---|---|---|
| d | L1 | |
| 16 | 2 | 90 |
| 20 | 2,5 | 100 |
| 24 | 3 | 110 |
| 30 | 3,5 | 120 |
| 36 | 4 | 130 |
| 42 | 4,5 | 140 |
| 48 | 5 | 150 |
