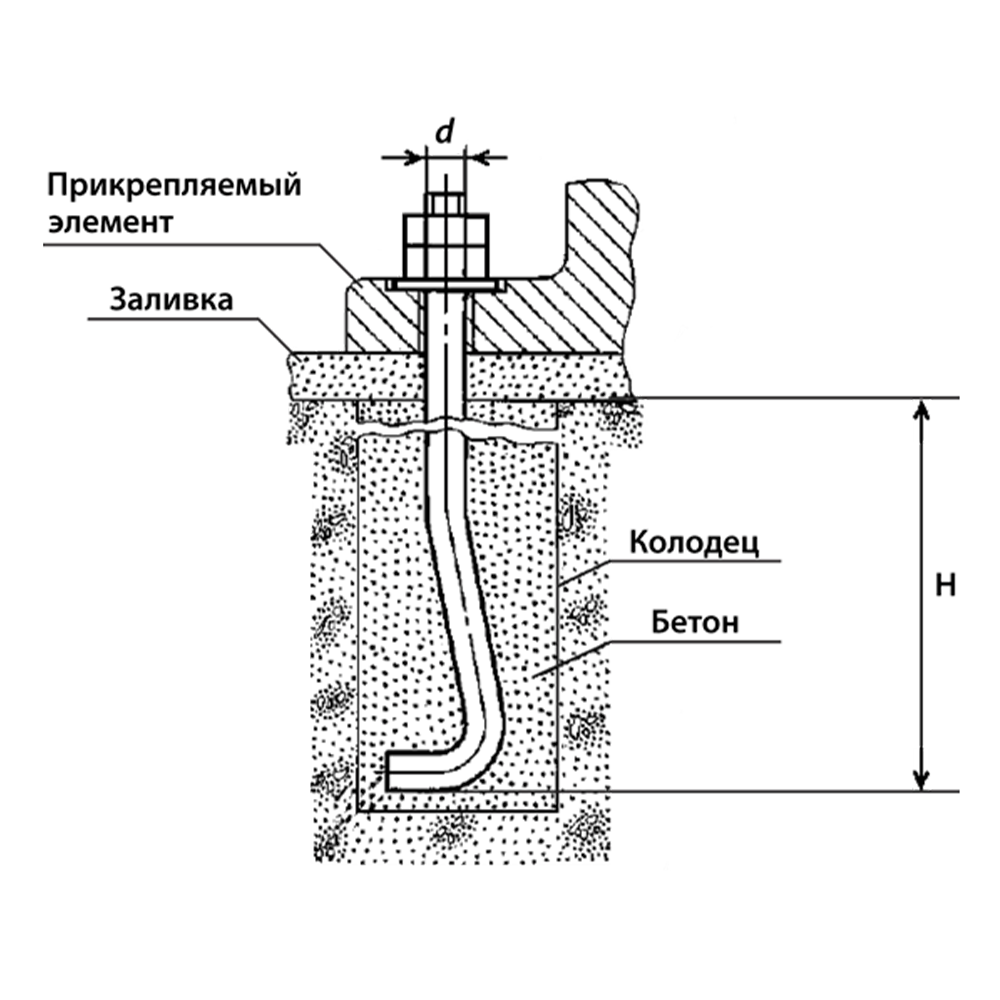

Анкерный болт тип 1 исполнение 2 — анкерный болт по стандарту ГОСТ 24379.1-2012 (бывший ГОСТ 24379.1-80) , предназначенный для монтажа конструкций в горизонтальные основания. Представляет собой шпильку с изогнутым в двух местах концом. На длинной части шпильки нарезана метрическая резьба, а двойная изогнутая часть шпильки фундаментного анкера позволяет надёжно фиксироваться анкеру в фундаменте.
Фундаментный анкер ГОСТ 24379.1-2012 производится из углеродистой стали Ст3сп (Ст3), Ст20. Возможно выполнение анкера из низколегированной стали марки 09Г2С. Также, возможно производство фундаментных анкеров типа 1 исполнения 2 из нержавеющей стали A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).
- Материал: углеродистая сталь или нержавеющая сталь.
- Покрытие: без покрытия, горячий цинк, термодиффузионное цинкование.
В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 1, исполнения 2. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.

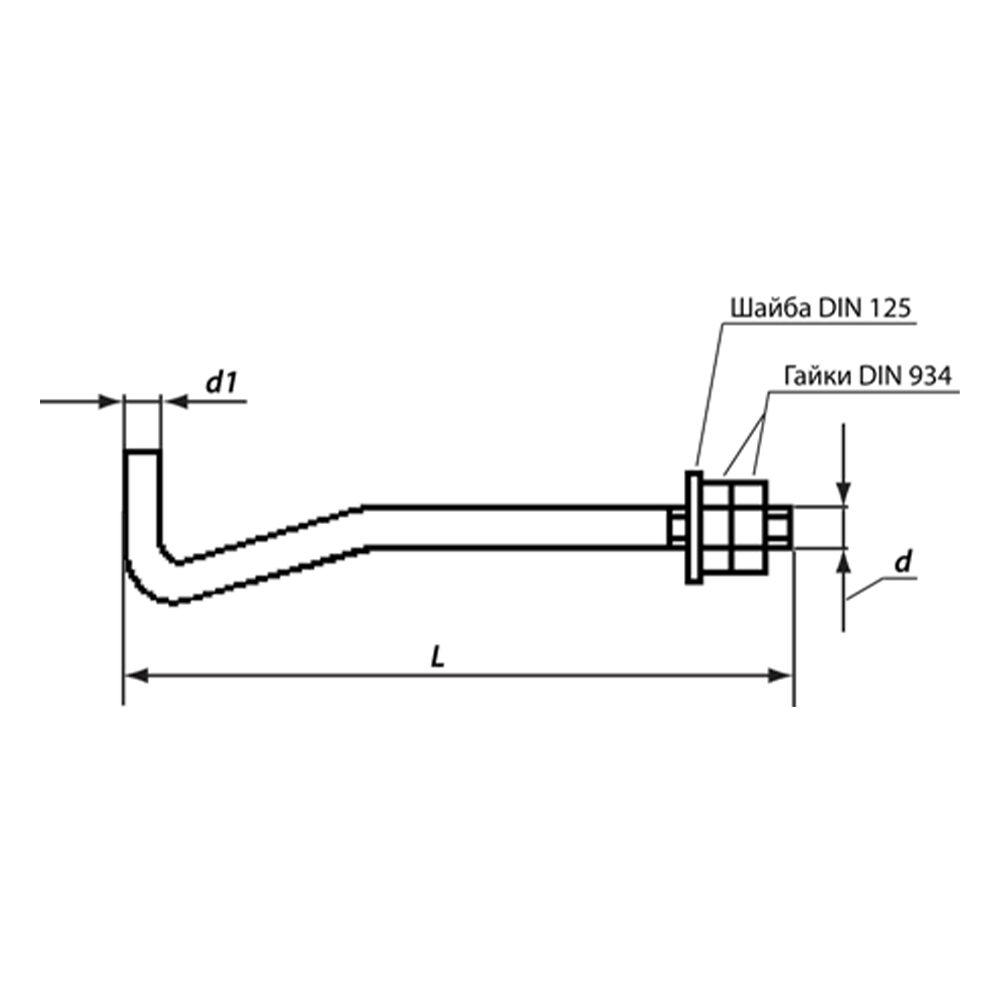

Комплект состоит из шпильки, двух гаек ГОСТ 5915-70 (DIN 934) и шайбы ГОСТ 11371-78 (DIN 125).

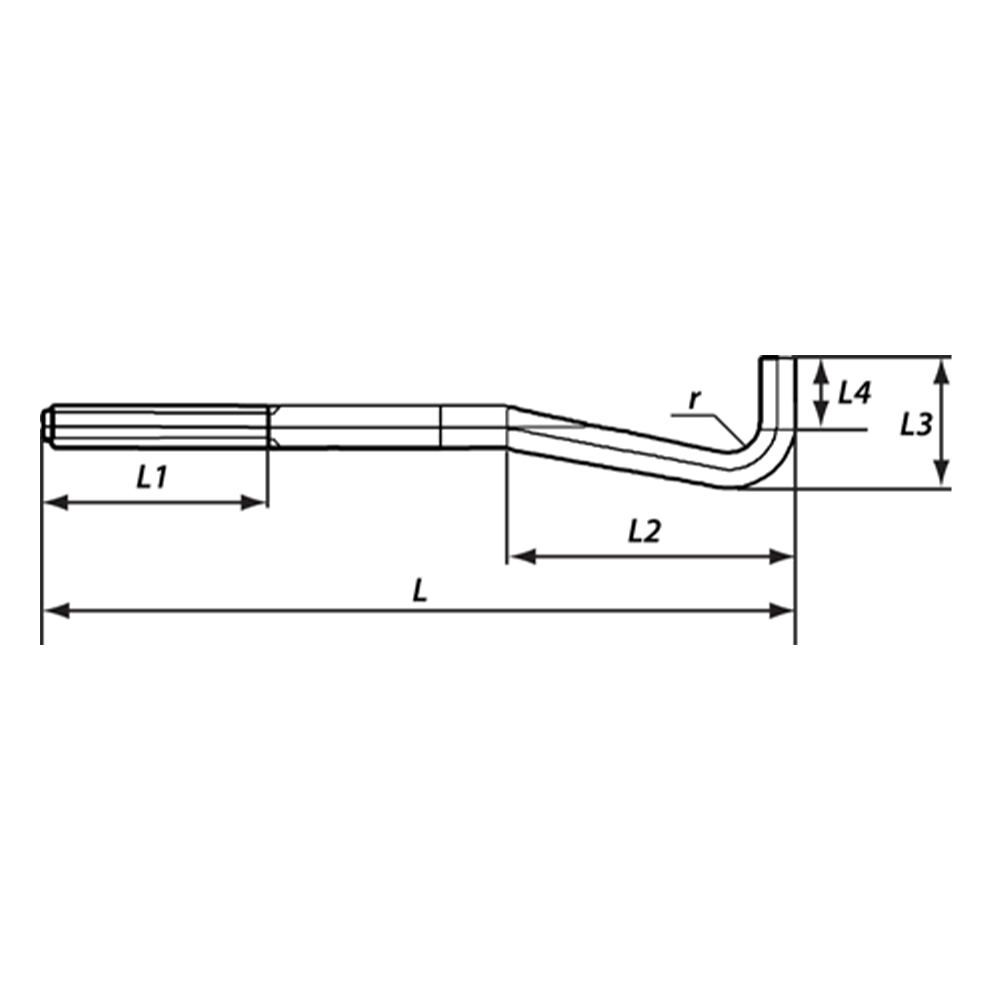

| Диаметр резьбы, в мм | Шаг резьбы | Длина резьбы, в мм | Длина изгиба, в мм | Высота изгиба, в мм | Отклонение от оси, в мм | Радиус изгиба, в мм |
|---|---|---|---|---|---|---|
| d | L1 | L2 | L3 | L4 | r | |
| 12 | 1,75 | 80 | 100 | 50 | 25 | 8 |
| 16 | 2 | 90 | 130 | 60 | 30 | 10 |
| 20 | 2,5 | 100 | 160 | 80 | 40 | |
| 24 | 3 | 110 | 200 | 100 | 50 | 20 |
| 30 | 3,5 | 120 | 250 | 120 | 60 | |
| 36 | 4 | 130 | 300 | 140 | 70 | 30 |
| 42 | 4,5 | 140 | 350 | 170 | 85 | |
| 48 | 5 | 150 | 400 | 200 | 100 | 40 |
