Анкерный болт тип 1 исполнение 1 — анкерный болт по стандарту ГОСТ 24379.1-2012 (бывший ГОСТ 24379.1-80), используемый для крепления конструкций и оборудования в горизонтальные фундаментные основания. Представляет собой шпильку с изогнутым концом. На длинной части шпильки нарезана метрическая резьба, а изогнутая часть шпильки фундаментного анкера позволяет надёжно фиксироваться в фундаменте.
Фундаментный анкер ГОСТ 24379.1-2012 производится из углеродистой стали Ст3сп (Ст3), Ст20. Возможно выполнение анкера из низколегированной стали марки 09Г2С. Также, возможно производство фундаментных анкеров типа 1 из нержавеющей стали A2 (AISI 304, Ст 08Х18Н10) или А4 (AISI 316, 02Х17Н14М2).
В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 1, исполнения 1. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.
- Материал: углеродистая сталь или нержавеющая сталь.
- Покрытие: без покрытия, горячий цинк, термодиффузионное цинкование.
В таблице приведены неизменные параметры фундаментного анкерного болта ГОСТ 24379.1-2012, типа 1, исполнения 1. Длина анкера определяется потребителем. Срок производства фундаментных анкерных болтов — пять календарных дней.

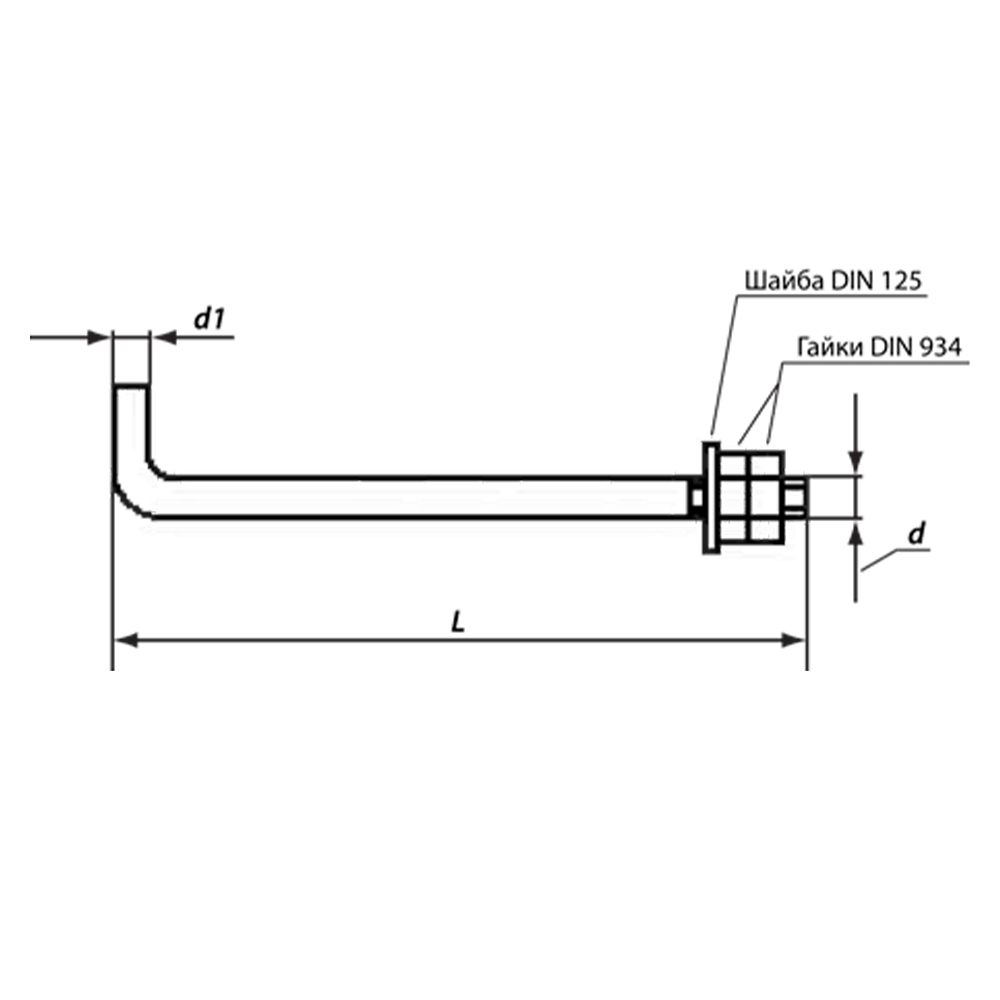

Комплект состоит из шпильки, двух гаек ГОСТ ИСО 4032-2014 (бывш. ГОСТ 5915-70 (аналог гаек DIN 934) и шайбы ГОСТ 11371-78 (DIN 125).

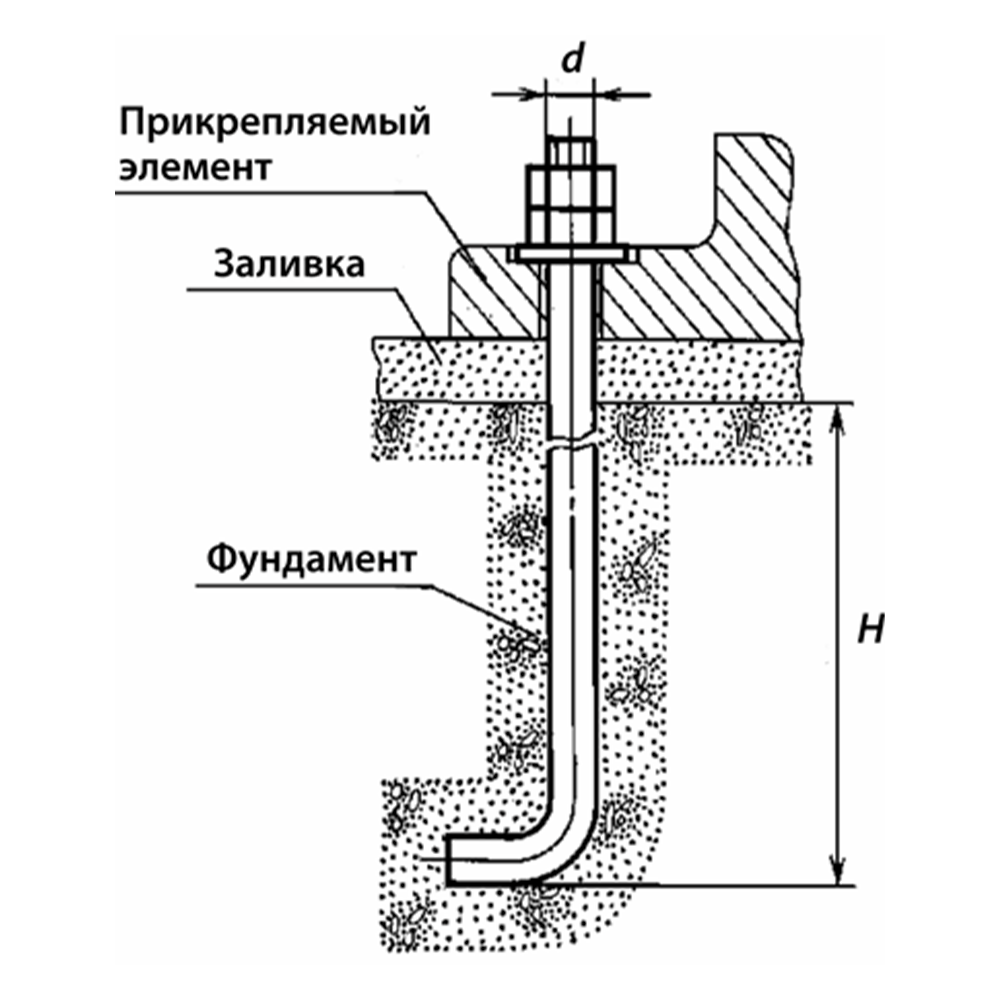

Пример использования болта анкерного ГОСТ 24379.1, типа 1, исполнения 1:

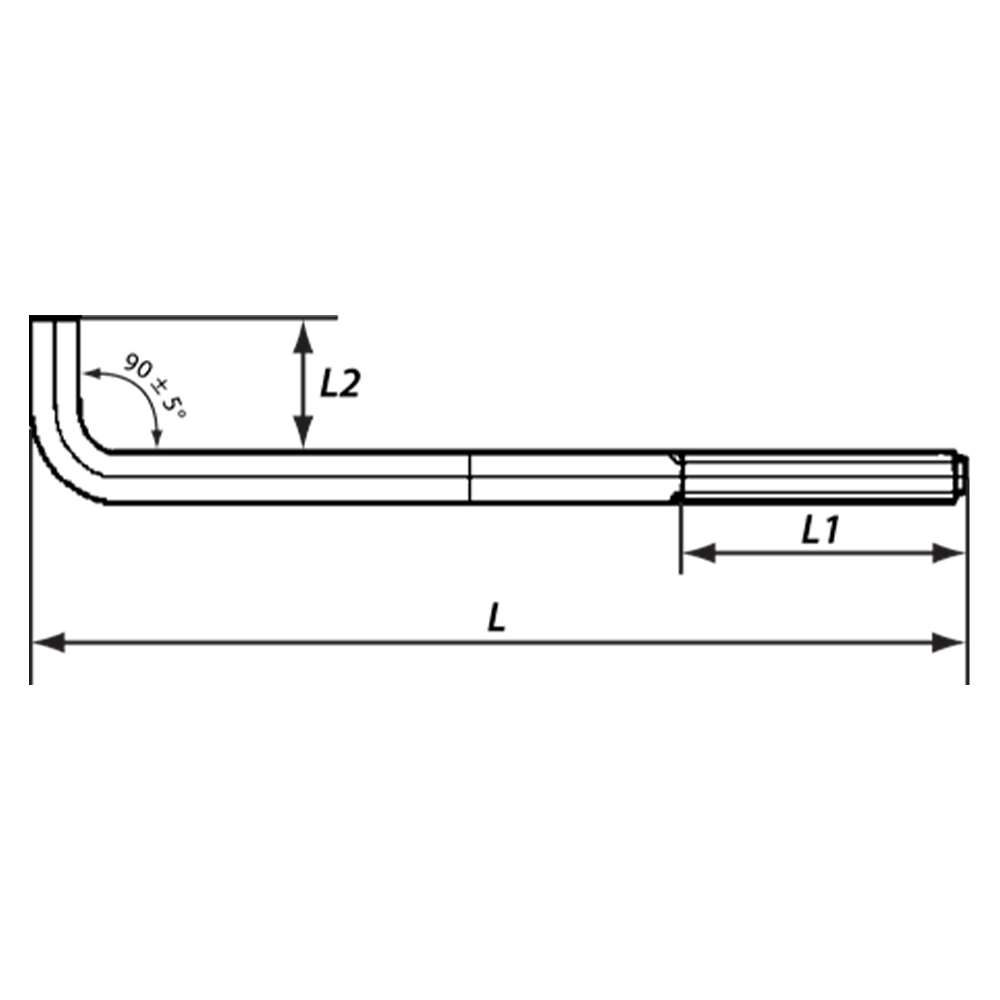

| d — диаметр резьбы | d1 — диаметр шпильки, мм | Шаг резьбы , в мм | L1 — длина резьбы, в мм | L2 — высота изгиба, в мм | Радиус изгиба, в мм |
|---|---|---|---|---|---|
| М12 | 12 | 1,75 | 80 | 40 | 12 |
| М16 | 16 | 2 | 90 | 50 | 16 |
| М20 | 20 | 2,5 | 100 | 60 | 20 |
| М24 | 24 | 3 | 110 | 75 | 24 |
| М30 | 30 | 3,5 | 120 | 90 | 30 |
| М36 | 36 | 4 | 130 | 110 | 36 |
| М42 | 42 | 4,5 | 140 | 125 | 42 |
| М48 | 48 | 5 | 150 | 150 | 48 |
