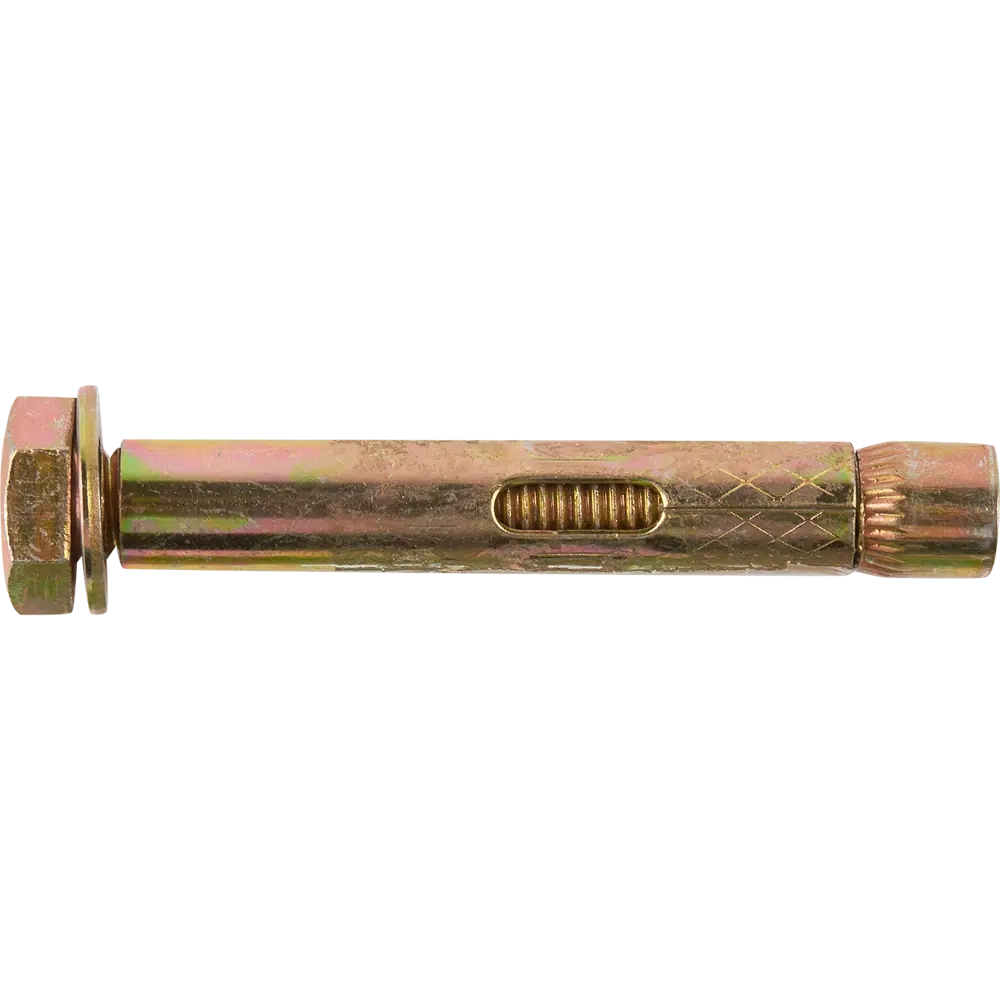

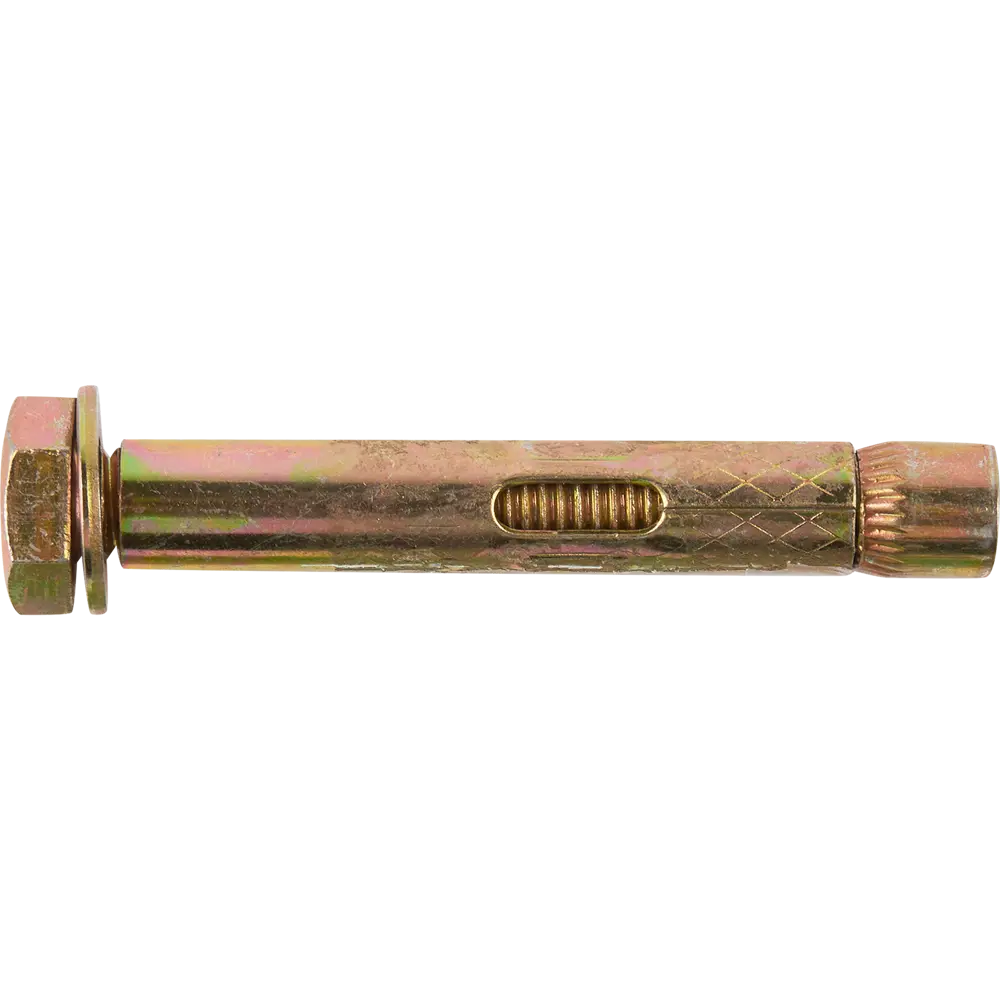

Анкер-гильза болт (шестигранный) для бетона, кирпича и природного камня
Анкер-гильза болт (шестигранный) применяется для крепления самонесущих, тяжелых и монтажных конструкций к полнотелым основаниям. По каталогу Tech-KREP изделие относится к анкер-болтам типа HBM: оцинкованная углеродистая сталь холодного формирования, цинковое покрытие не менее 5 мкм, применение в неагрессивной среде.
Где применяется
- крепление самонесущих конструкций;
- крепление тяжелых и монтажных конструкций;
- крепление стоек ограждений, опор и держателей;
- монтаж в бетоне, полнотелом кирпиче и природном камне.
Преимущества
- широкая область применения;
- высокая несущая способность;
- нагружение сразу после установки;
- малые межосевые расстояния при монтаже.

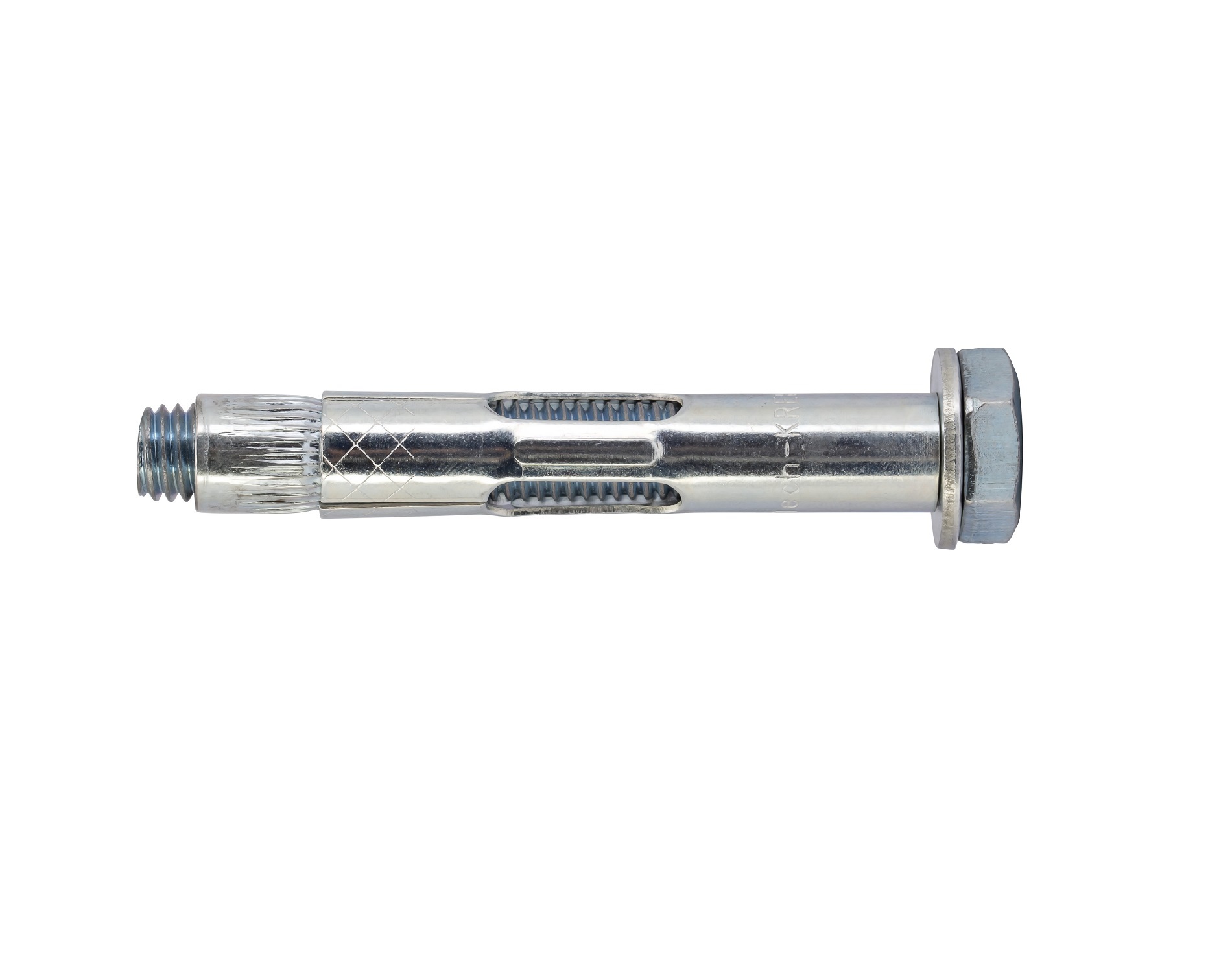

Технические данные HBM
Размеры анкера: 6,5 / 8 / 10 / 12 / 14 / 16 / 20 мм. Диаметр бура соответствует размеру анкера. Диаметр резьбы: М5, М6, М8, М10, М12, М16 в зависимости от размера анкера.
Параметры монтажа
- минимальная глубина отверстия: 40 / 50 / 60 / 70 / 75 / 80 / 90 мм;
- отверстие в прикрепляемой детали: 7 / 9 / 11 / 13 / 15 / 17 / 21 мм;
- минимальная толщина основания: 60 / 70 / 80 / 90 / 95 / 100 / 120 мм;
- размер под ключ: 8 / 10 / 13 / 15 / 15 / 19 / 24 мм;
- момент затяжки в бетоне: 5 / 8 / 25 / 40 / 45 / 50 / 80 Нм.
Размерный ряд HBM
8x45, 8x60, 8x80, 8x90, 8x100; 10x50, 10x60, 10x80, 10x85, 10x120, 10x130, 10x140, 10x150; 12x65, 12x80, 12x100, 12x110, 12x120, 12x140, 12x160; 16x111, 16x150, 16x200; 20x120, 20x140, 20x160, 20x200.

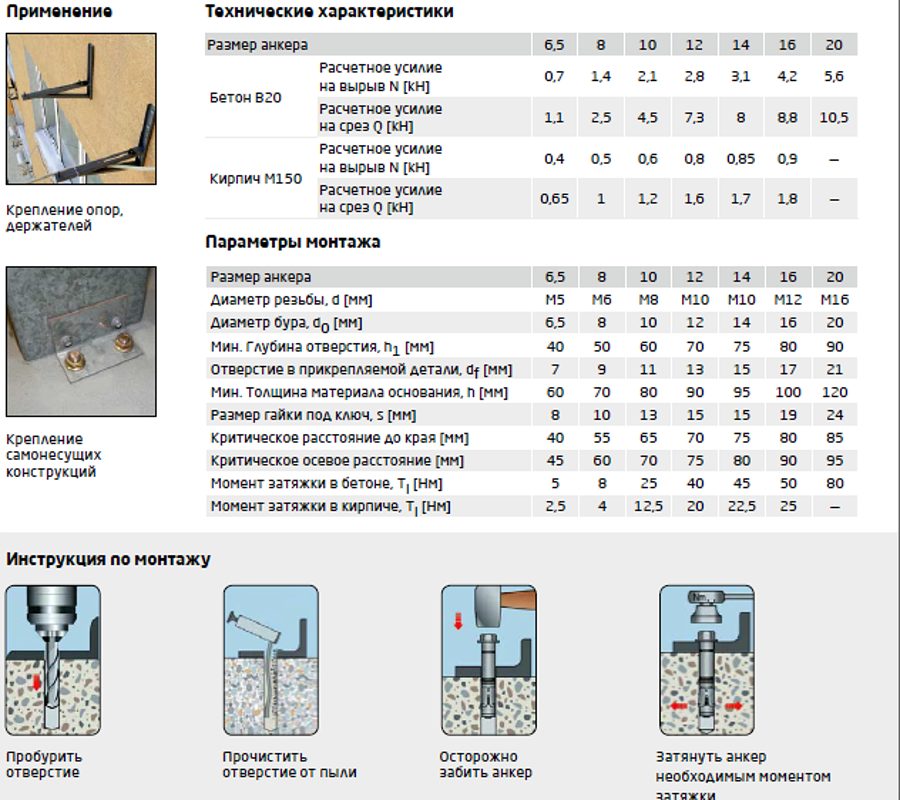

Параметры установки и схема монтажа HBM
Монтаж
- Пробурить отверстие нужного диаметра.
- Очистить отверстие от пыли.
- Осторожно забить анкер.
- Затянуть анкер требуемым моментом.
Для подбора под проект, спецификацию или замену позиции HBM отправьте заявку на zakaz24@nrg-m.ru или позвоните +7 (812) 219-20-15.
